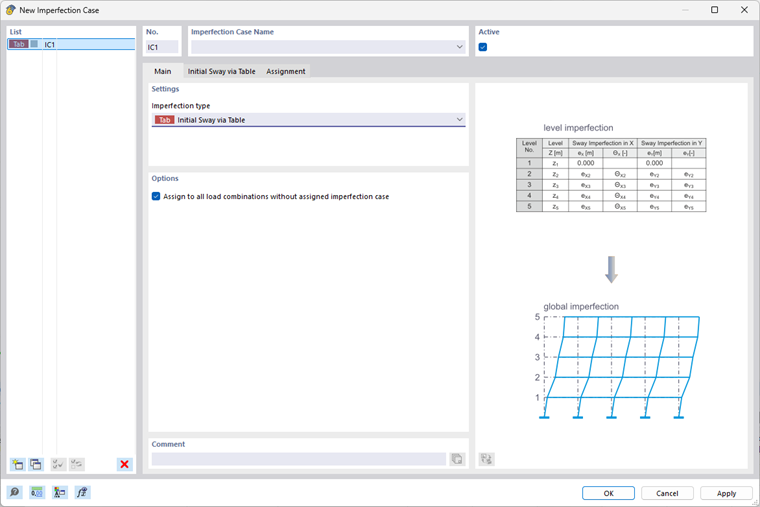

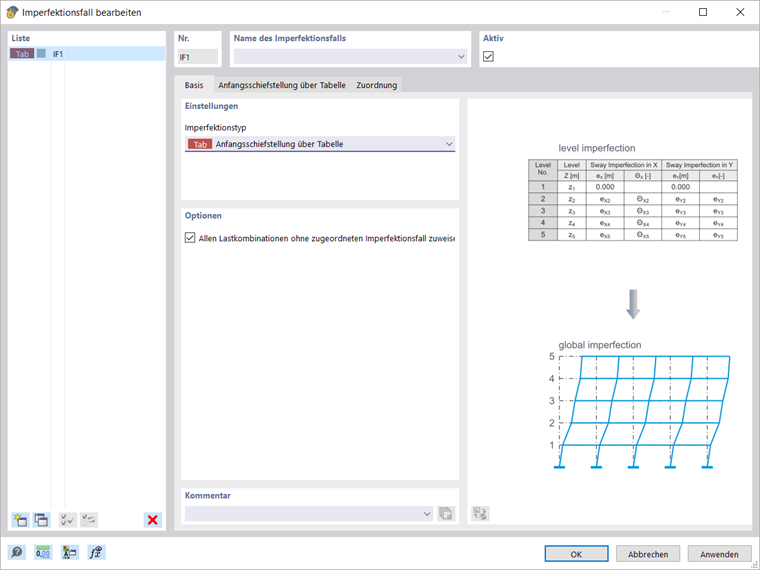

O tipo de imperfeição 'Inclinação inicial através da tabela' permite definir intervalos de pisos e especificar a inclinação para cada um deles.

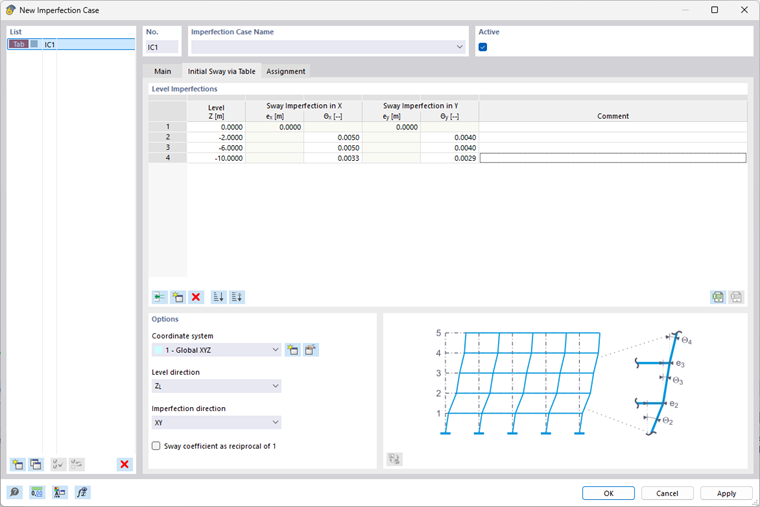

Define os intervalos de níveis através da introdução das ordenadas no tabela no 'separador Deslocamento inicial através da tabela'. Pode criar uma nova linha com o botão
na parte inferior da tabela e acima
acima da linha atualmente selecionada.

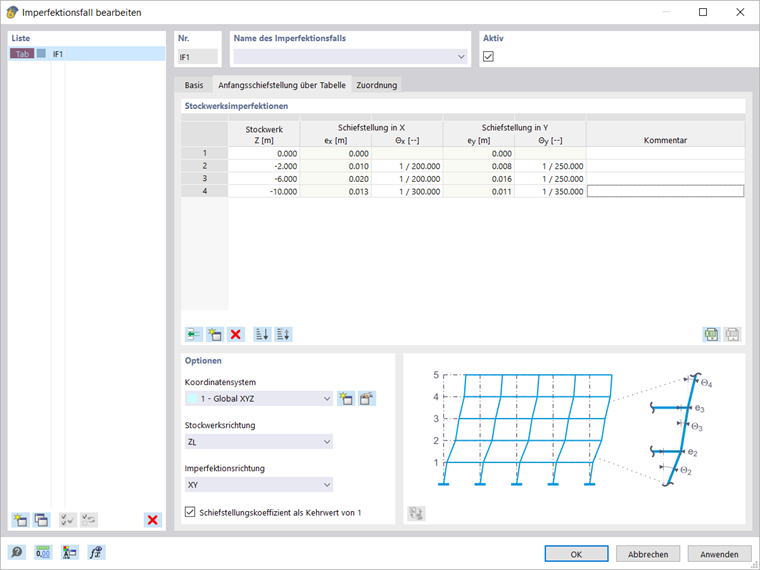

Além disso, pode escolher se aplica uma inclinação na direção X, na direção Y ou em ambas as direções. A 'Direção do nível' especifica a ordenada dos pisos. Assim, também são possíveis inclinações iniciais orientadas verticalmente. Na tabela, a inclinação é apresentada como valor recíproco de 1 ou, em alternativa, como um número decimal.
Cálculo do caso de imperfeição
Após o cálculo do caso de imperfeição, o resultado é a deformação aplicada como imperfeição. Este tipo de imperfeição é tido em consideração através do deslocamento dos elementos de EF no cálculo.
