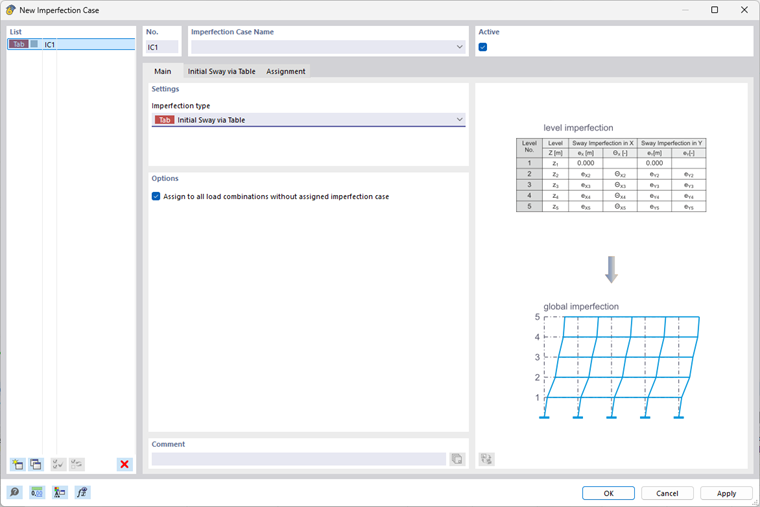

Le type d’imperfection « Défaut d’aplomb initial via le tableau » vous permet de définir des niveaux d’étage et de spécifier l’inclinaison pour chacun.

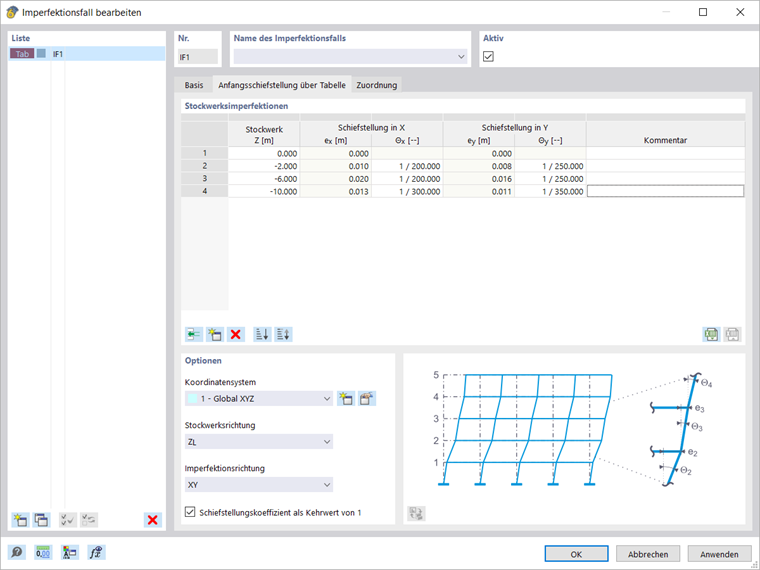

Définissez les niveaux d’étage en entrant les ordonnées dans le tableau de l’onglet « Défaut d’aplomb via le tableau ». Vous pouvez créer une nouvelle ligne à l’aide du bouton
au bas du tableau et à l’aide du bouton
au-dessus de la ligne actuellement sélectionnée.
De plus, vous avez la possibilité de choisir d’appliquer une inclinaison en direction X, en direction Y ou dans les deux directions. La « Direction de l’étage » définit l’ordonnée des étages. Ainsi, des inclinaisons initiales verticales sont également possibles. Dans le tableau, l’inclinaison est affichée comme la valeur réciproque de 1 ou bien comme un nombre décimal.
Calcul du cas d’imperfection
Une fois le cas d’imperfection calculé, on obtient la déformation appliquée comme une imperfection. Ce type d’imperfection est pris en compte en déplaçant les éléments EF dans le calcul.
