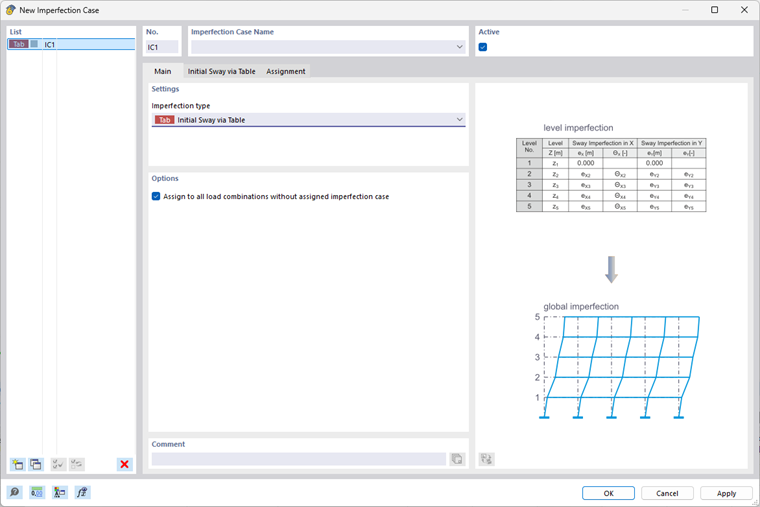

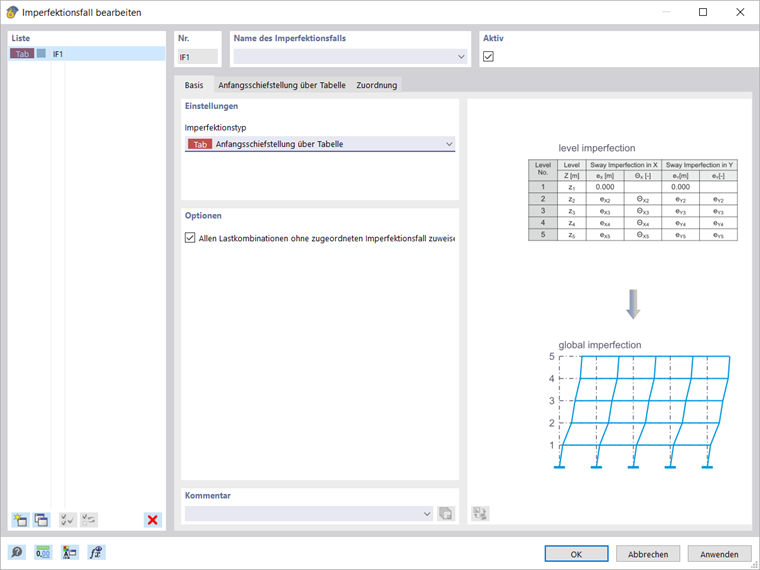

El tipo de imperfección 'Traslación inicial mediante tabla' le permite definir intervalos de forjados y especificar la inclinación para cada uno de ellos.

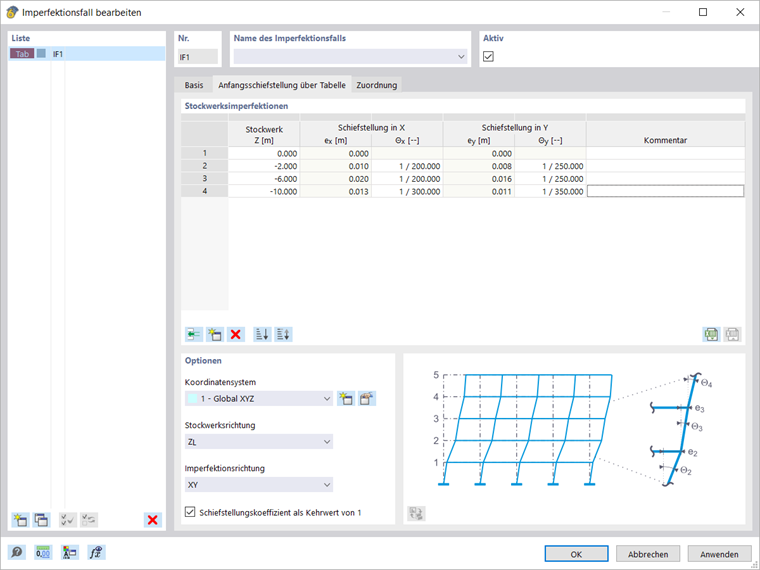

Defina los rangos de nivel introduciendo las ordenadas en la tabla en la 'pestaña Verticalidad inicial mediante tabla'. Puede crear una nueva fila con el botón
en la parte inferior de la tabla y por encima
encima de la fila seleccionada actualmente.
Además, puede elegir si desea aplicar una inclinación en la dirección X, en la dirección Y o en ambas direcciones. La 'Dirección del nivel' especifica la ordenada de las plantas. Por lo tanto, también son posibles inclinaciones iniciales dirigidas verticalmente. En la tabla, la inclinación se muestra como el valor recíproco de 1 o, alternativamente, como un número decimal.
Cálculo del caso de imperfección
Después de calcular el caso de imperfección, el resultado es la deformación que se aplica como una imperfección. Este tipo de imperfección se tiene en cuenta desplazando los elementos finitos en el cálculo.
