Расчётные ситуации

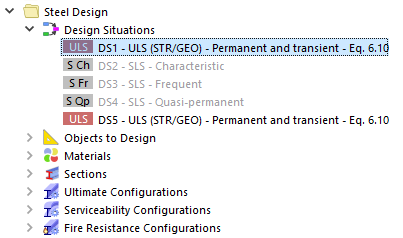

При объединении загружений для статического расчета в Части 1 были созданы одна расчетная ситуация ULS и три расчетных ситуации SLS. В Части 2 была добавлена расчетная ситуация 'DS5 - ULS (STR/GEO)' для расчета конкретных объектов в соответствии с геометрически линейным расчетом. Все расчетные ситуации перечислены в папке 'Steel Design' навигатора, поскольку они также могут иметь отношение к расчету стали.

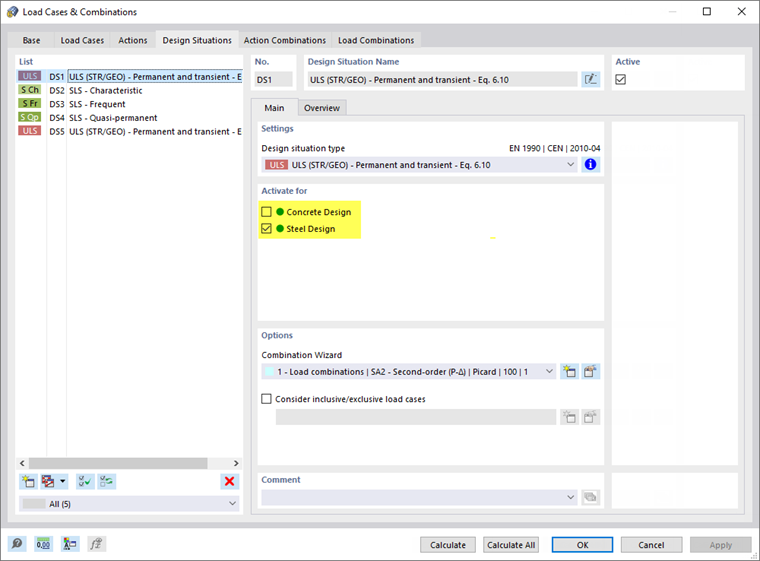

Дважды щелкните элемент расчетной ситуации DS1 - ULS (STR/GEO) в навигаторе. На вкладке 'Расчетные ситуации' диалогового окна 'Нагрузки и сочетания' активируется опция 'Расчет стальных конструкций' и используется теория второго порядка (P-Δ). набор. Этот метод применим при проектировании стальных стержней с учетом недостатков. В Части 2 конкретный расчет был отключен для этой расчетной ситуации.

Все расчетные ситуации SLS были отключены в Части 1. Таким образом, флажки в областях 'Активные' не устанавливаются для этих расчетных ситуаций.

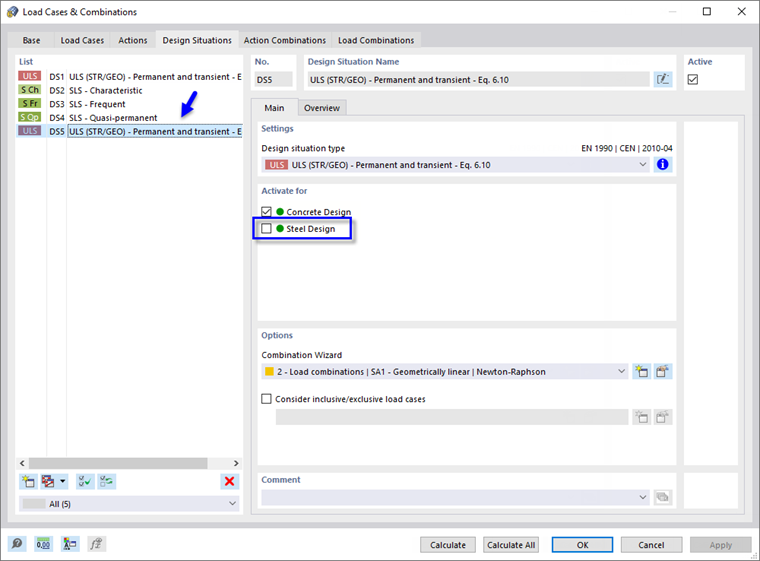

Выберите в списке расчетную ситуацию DS5 .

Снимите флажок Расчет стали , чтобы эта расчетная ситуация (согласно линейному расчету) учитывалась только для конкретного расчета.

Нажмите ОК , чтобы закрыть диалоговое окно.
