Situações de dimensionamento

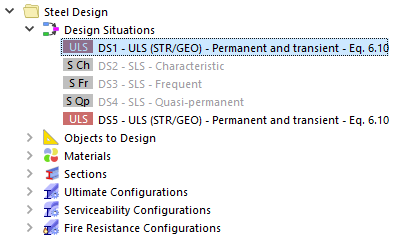

Ao combinar os casos de carga para a análise estática na parte 1, foram criadas uma situação de dimensionamento ULS e três SLS. Na parte 2, foi adicionada a situação de dimensionamento 'DS5 - ULS (STR/GEO)' para dimensionar os objetos de betão de acordo com uma análise geometricamente linear. Todas as situações de dimensionamento são listadas na pasta 'Design de aço' do navegador, pois também podem ser relevantes para o dimensionamento de aço.

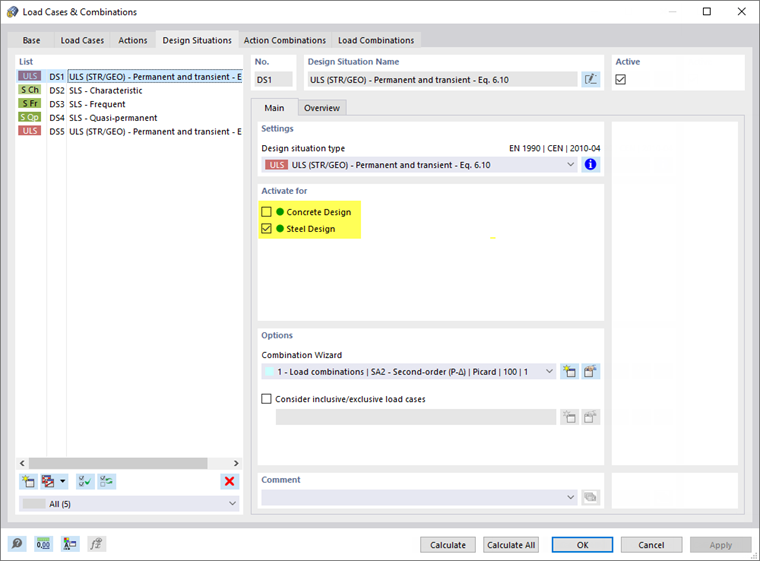

Clique duas vezes no item de situação de dimensionamento DS1 - ULS (STR/GEO) no navegador. No separador 'Situações de dimensionamento' da caixa de diálogo 'Casos e combinações de cargas', a opção 'Dimensionamento de aço' é activada e a teoria de segunda ordem (P-Δ) é definido. Este método é aplicável no dimensionamento de barras de aço e na consideração de imperfeições. Na parte 2, a verificação de betão foi desativada para aquela situação de dimensionamento.

Todas as situações de dimensionamento SLS foram desativadas na parte 1. Assim, as caixas de seleção nas áreas 'Ativas' não estão selecionadas para essas situações de dimensionamento.

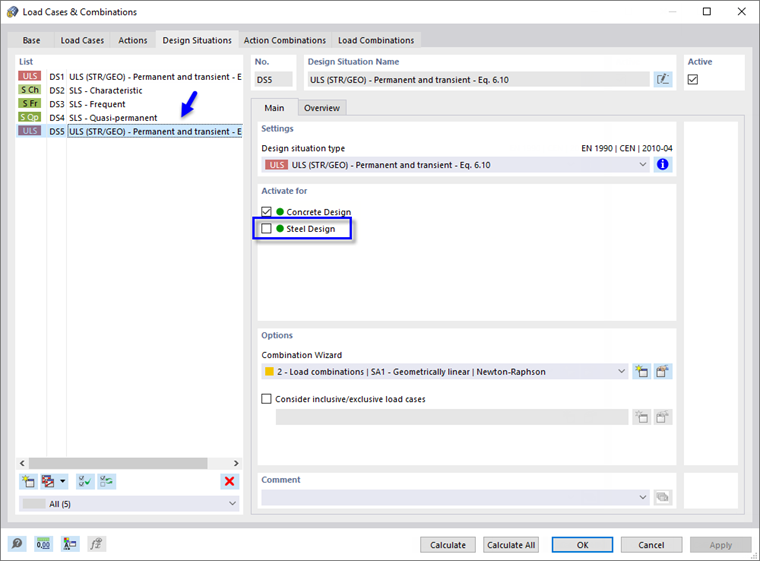

Selecione a situação de dimensionamento DS5 na lista.

Desmarque a caixa de seleção Dimensionamento de aço para que esta situação de dimensionamento (de acordo com uma análise linear) seja considerada apenas para o dimensionamento de betão.

Clique em OK para fechar a caixa de diálogo.
