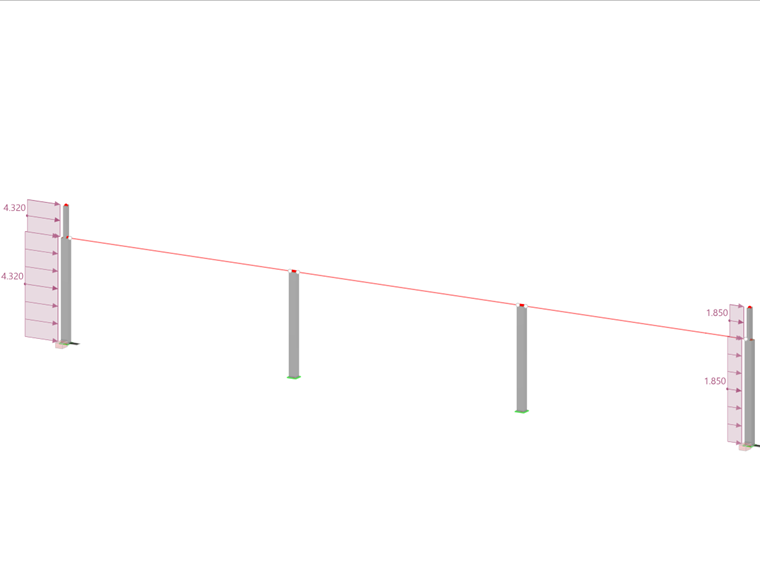

Железобетонная колонна рассчитана на ULS при нормальной температуре в соответствии с DIN EN 1992-1-1/NA/A1: 2015, на основе 1990-1-1/NA/A1: 2012-08. В расчете используется метод номинальной кривизны; см. DIN EN 1992-1-1, раздел 5.8.8. Адресная колонна находится на краю 3-х пролетной каркасной конструкции, которая состоит из 4-х консольных колонн и 3-х прикрепленных к ним отдельных ферм. Колонна подвергается действию вертикальной силы сборной фермы, снега и ветра. Результаты сравниваются с литературой.
Бетонная колонна с методом номинальной кривизны
