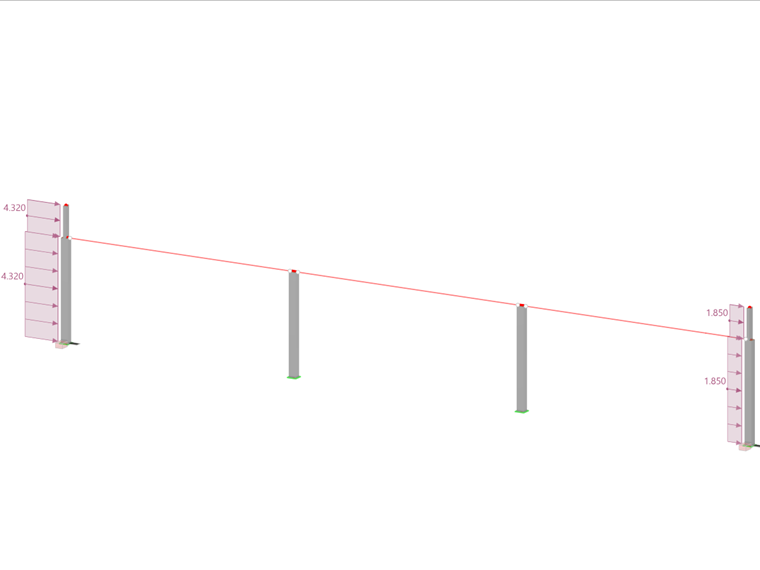

Um pilar de betão armado é dimensionado para ULS à temperatura normal de acordo com a norma DIN EN 1992-1-1/NA/A1:2015, com base na norma 1990-1-1/NA/A1:2012-08. O dimensionamento utiliza o método da curvatura nominal; ver DIN EN 1992-1-1, Secção 5.8.8. O pilar endereçado está localizado no rebordo de uma estrutura de pórticos de 3 vãos, a qual é constituída por 4 pilares em consola e 3 treliças individuais neles articuladas. O pilar está sujeito a uma força vertical da treliça pré-moldada, neve e vento. Os resultados são comparados com os da literatura.
Pilar de betão com método da curvatura nominal
