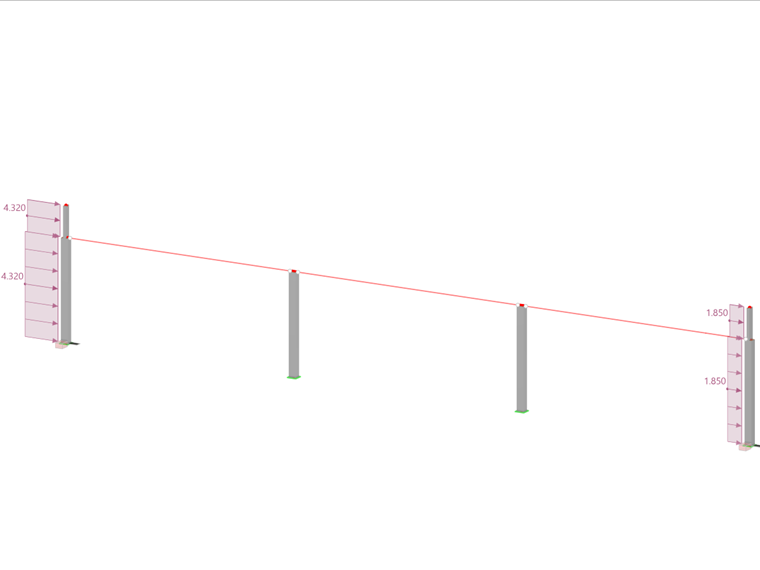

Pro MSÚ při normální teplotě je navržen železobetonový sloup podle DIN EN 1992-1-1/NA/A1:2015, na základě 1990-1-1/NA/A1:2012-08. Při posouzení se použije metoda jmenovitého zakřivení; viz DIN EN 1992-1-1, odstavec 5.8.8. Řešený sloup je umístěn na okraji rámové konstrukce o 3 polích, která se skládá ze 4 konzolových sloupů a 3 samostatných vazníků, které jsou na nich kloubově spojeny. Na sloup působí svislá síla prefabrikovaného vazníku, sníh a vítr. Výsledky jsou porovnány s literaturou.
Betonový sloup s metodou jmenovitého zakřivení
Stahování
Máte nějaké otázky?
Délka: 00:00:00 min
Délka: 00:00:00 min
Délka: 00:30:52 min
Délka: 00:00:50 min
Délka: 00:00:00 min
Délka: 00:00:00 min
Délka: 01:07:48 min
Délka: 00:00:47 min
K běžným úlohám při návrhu železobetonových konstrukcí patří také posuzování tlačených prvků při dvouosém namáhání ohybem. V následujícím příspěvku popíšeme různé postupy v souladu s článkem 5.8.9 normy EN 1992-1-1, které lze uplatnit při návrhu tlačených prvků namáhaných dvouosým ohybem v případě použití metody založené na jmenovité křivosti podle článku 5.8.8.
Při výpočtu vnitřních sil pro posouzení na vzpěr metodou jmenovité křivosti v modulu RF-CONCRETE Columns je třeba stanovit nutné výstřednosti.
Tento příspěvek přináší porovnání s řešením v článku: Výpočet betonových sloupů namáhaných v osovém tlaku v modulu RF-CONCRETE Members. Stejný teoretický základ, který jsme uplatnili v modulu RF-CONCRETE Members, nyní znovu použijeme v modulu RF-CONCRETE Columns. Cílem je porovnat různé vstupní parametry a výsledky výpočtu ve dvou přídavných modulech pro posouzení betonových prutů typu sloup.
V tomto příspěvku vám na příkladu desky z drátkobetonu popíšeme, jaký vliv má na výsledek výpočtu použití různých integračních metod a různý počet integračních bodů.
Addon Posouzení železobetonových konstrukcí vám umožňuje posouzení prutů a ploch na únavu podle EN 1992-1-1, kapitoly 6.8.
Pro posouzení na únavu lze v konfiguracích pro posouzení zvolit dvě metody resp. dvě úrovně posouzení:
- Úroveň posouzení 1: Zjednodušené posouzení podle 6.8.6 a 6.8.7(2): Zjednodušené posouzení se provádí pro časté kombinace účinků podle EN 1992-1-1, kapitoly 6.8.6 (2) a EN 1990, rov. (6.15b) se zatížením dopravou příslušným danému meznímu stavu použitelnosti. ro výztužnou ocel se posuzuje maximální rozkmit napětí podle 6.8.6. Tlakové napětí v betonu se stanoví pomocí horního a dolního dovoleného napětí podle 6.8.7(2).
- Úroveň posouzení 2: Posouzení srovnávacího napětí pro poškození podle 6.8.5 a 6.8.7(1) (zjednodušené posouzení na únavu): Posouzení pomocí ekvivalentních rozkmitů napětí pro únavovou kombinaci se provádí podle EN 1992-1-1, kapitoly 6.8.3, rov. (6.69) se speciálně definovaným cyklickým účinkem Qfat.
V addonu Posouzení železobetonových konstrukcí můžete provést seizmické posouzení železobetonových prutů podle EC 8. To zahrnuje mimo jiné následující funkce:
- Konfigurace pro seizmické posouzení
- Rozlišení tříd duktility DCL, DCM, DCH
- Možnost převzít součinitele duktility z dynamické analýzy
- Kontrola mezní hodnoty součinitele duktility
- Posouzení kapacity "Silný sloup - slabý nosník"
- Konstrukční pravidla pro posouzení duktility zakřivení
- Konstrukční pravidla pro lokální duktilitu.
V addonu Posouzení železobetonových konstrukcí můžete posuzovat prvky z betonu vyztuženého vlákny podle směrnice "DAfStb Stahlfaserbeton".
Tuto možnost máte k dispozici pro posouzení podle EN 1992-1-1. Posouzení podle směrnice Německého výboru pro železobeton DAfStb se provádí, jakmile se vyztuženému konstrukčnímu prvku přiřadí typ "Vláknobeton".
K názornému videu
V záložce "Smyková výztuž" máte k dispozici možnost "Spona přes volnou výztuž s aktivním výběrem v grafice". Můžete tak vytvořit doplňkové spony na volných prutech podélné výztuže.
Polohu spon můžete aktivovat nebo deaktivovat v grafice. Spony se zohlední při posouzení mezního stavu únosnosti a statiky. Máte je k dispozici při posouzení podle EN 1992-1-1.
K názornému videu
