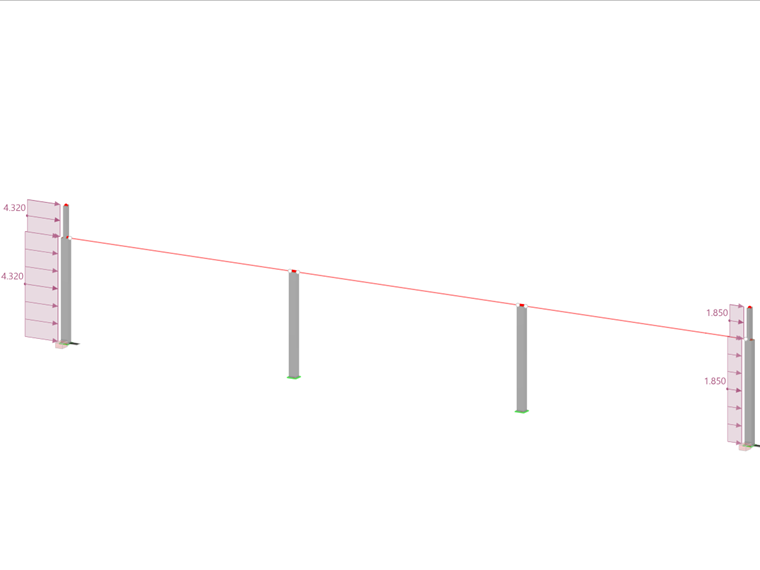

Un poteau en béton armé est calculé pour l'ELU à température normale selon la norme DIN EN 1992-1-1/NA/A1:2015, basée sur 1990-1-1/NA/A1:2012-08. Le calcul utilise la méthode de la courbure nominale ; voir la DIN EN 1992-1-1, paragraphe 5.8.8. Le poteau concerné est situé au bord d'une structure portique à 3 travées composée de 4 poteaux en porte-à-faux et de 3 treillis individuels articulés autour d'eux. Le poteau est soumis à la force verticale du treillis préfabriqué, à la neige et au vent. Les résultats sont comparés à ceux de la littérature.
Poteau en béton avec la méthode de la courbure nominale
Téléchargements
Avez-vous des questions ?
25.04.2024
Webinaire
23.05.2024
Webinaire
Longueur: 00:00:00 min
Longueur: 00:00:00 min
Longueur: 00:00:00 min
Longueur: 00:45:40 min
Longueur: 00:00:50 min
Longueur: 00:00:00 min
Longueur: 00:54:04 min
Longueur: 00:00:00 min
Longueur: 01:00:20 min
Le calcul d'éléments en compression soumis à une flexion déviée fait partie des vérifications courantes pour des structures en béton armé. Cet article décrit différentes méthodes selon le Chapitre 5.8.9 de l'EN 1992-1-1, qui permet de calculer des éléments en compression avec des excentrements de charge biaxiaux à l'aide de la méthode basée sur la courbure nominale selon le Chapitre 5.8.8.
Lors du calcul des efforts internes pour l'analyse du flambement par la méthode de la courbure nominale dans RF-CONCRETE Columns, les excentrements requis doivent être déterminés.
Le présent article s'inscrit à titre de comparaison avec l'article suivant : Calcul de poteaux béton soumis à la compression centrée avec RF-CONCRETE Members. Il s'agit donc de prendre exactement la même application théorique réalisée sur RF-CONCRETE Members et de la reproduire sur RF-CONCRETE Columns. Ainsi, l'objectif est de comparer les différents paramètres d'entrées et les résultats obtenus pour les deux modules additionnels de vérification de barres en béton type poteaux.
Cet article vous décrit, à l'aide de l'exemple d'une plaque en béton fibré, les conséquences de l'utilisation de différentes méthodes d'intégration et d'un nombre différent de points d'intégration sur le résultat du calcul.
Le module complémentaire Vérification du béton vous permet d'effectuer la vérification à la fatigue des barres et des surfaces selon le chapitre 6.8 de l'EN 1992-1-1.
Pour la vérification à la fatigue, deux méthodes de calcul peuvent être sélectionnées dans les configurations de calcul :
- Méthode de calcul 1 : Calcul simplifié selon 6.8.6 et 6.8.7(2) : Le calcul simplifié est appliqué pour les combinaisons d'actions fréquentes selon l'EN 1992-1-1, 6.8.6(2) et l'EN 1990, Éq.(6.15b) avec les charges de trafic appropriées à l'état limite de service. L'étendue de contrainte maximale selon 6.8.6 est vérifiée pour l'acier de béton armé. La contrainte de compression du béton est déterminée à l'aide des contraintes supérieures et inférieures admissibles selon 6.8.7(2).
- Méthode de calcul 2 : Calcul de la contrainte équivalente vis à vis de l'endommagement selon 6.8.5 et 6.8.7(1) (vérification à la fatigue simplifiée) : La vérification à l'aide des étendues de contrainte équivalentes vis-à-vis de l'endommagement est effectuée pour la combinaison de fatigue selon l'EN 1992-1-1, 6.8.3, Éq. (6,69) avec l'action cyclique Qfat spécifiquement définie.
Dans le module complémentaire Vérification du béton, vous pouvez effectuer des analyses sismiques pour les barres en béton armé selon l'EC 8. Celui-ci inclut les fonctionnalités suivantes :
- Configurations pour l'analyse sismique
- Différenciation entre les classes de ductilité DCL, DCM, DCH
- Possibilité de transférer le coefficient de comportement de l'analyse dynamique
- Vérification de la valeur limite du coefficient de comportement
- Vérifications de la capacité des « Poteau fort - poutre faible »
- Règles pour la vérification de la ductilité en courbure
- Règles pour la ductilité locale.
Le module complémentaire Vérification du béton permet de vérifier des composants en béton fibré selon la directive DAfStb sur le béton fibré.
Cette option est disponible pour la vérification selon l'EN 1992-1-1. La vérification selon les directives DAfStb est effectuée dès qu'un béton de type « béton fibré » est assigné à un composant structural avec des armatures.
Accéder à la vidéo explicative
Dans l'onglet « Armatures d'effort tranchant », vous pouvez sélectionner l'option « Épingles sur les barres d'armatures libres avec sélection active dans le graphique ». Cela vous permet de disposer des épingles supplémentaires sur les barres d'armature libres de l'armature longitudinale.
Vous pouvez activer ou désactiver la position des épingles dans le graphique. Les épingles sont appliquées pour les vérifications à l'ELU et les vérifications des dispositions constructives. Elles sont disponibles pour la vérification selon l'EN 1992-1-1.
Accéder à la vidéo explicative
Quels produits recommandez-vous pour le calcul de structures en béton armé ?
Comment utiliser des modèles-types graphiques pour l'impression multiple d'une armature ?
Comment puis-je activer la vérification du béton renforcé par des fibres d'acier dans le module complémentaire « Vérification du béton » de RFEM 6 ?
Même si toutes les vérifications d'une barre ont été respectées, j'obtiens toujours une « Armature non couverte ». Pourquoi ?
Comment définir une barre comme porte-à-faux et non comme supportée aux deux extrémités pour la vérification de la flèche ou à l'ELS ?
Où puis-je trouver les résultats graphiques du poinçonnement dans la vérification du béton ? Plus particulièrement la distribution des efforts tranchants dans le périmètre critique ou les charges de poinçonnement.
