Стержень с заданными граничными условиями нагружен моментом и нормальной силой. Пренебрегая собственным весом, определите максимальную деформацию кручения балки, а также ее внутренний крутящий момент, определяемый как сумма первичного крутящего момента и крутящего момента, вызванного нормальной силой. Сравните полученные значения при допущении или пренебрежении влиянием нормальной силы.
5 звёзд | ||
4 звезды | ||
3 звезды | ||
2 звезды | ||
1 звезда |

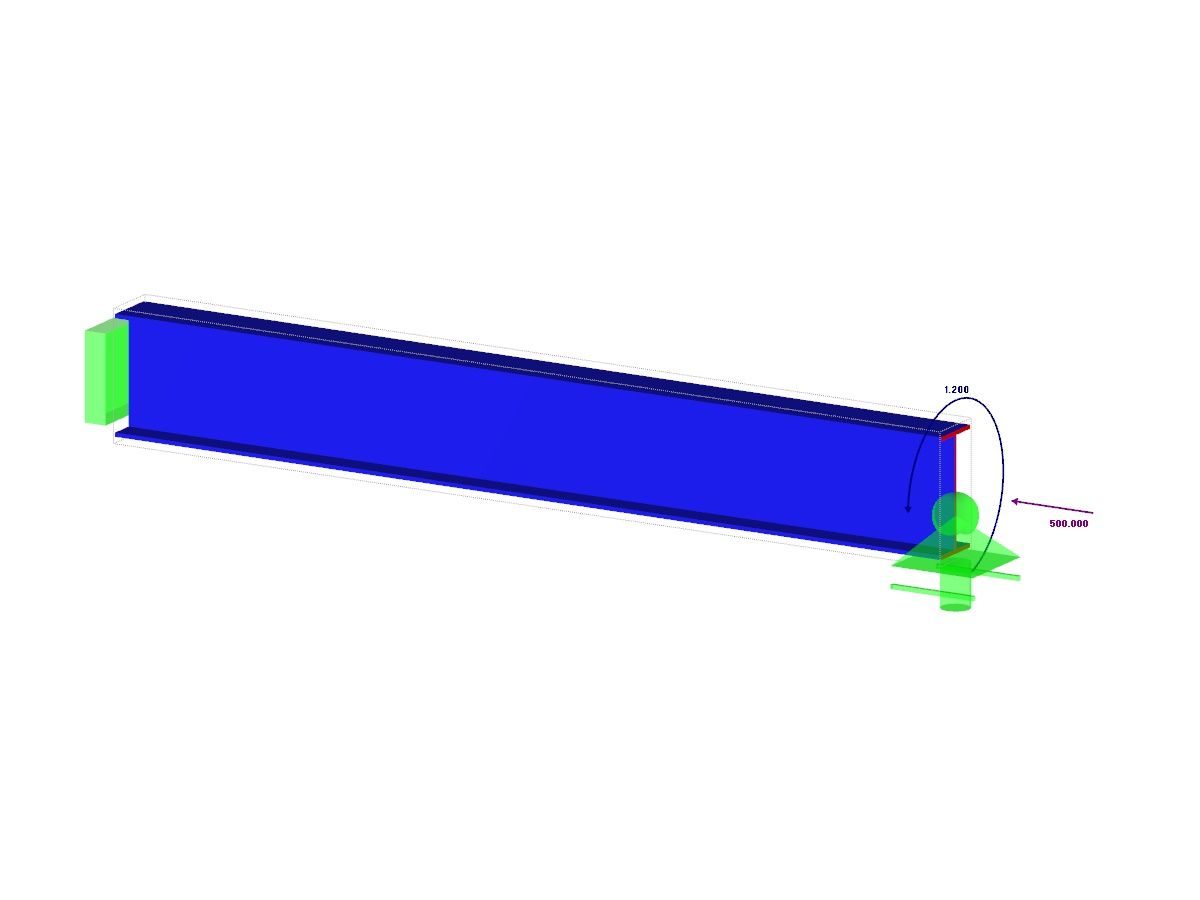

Контрольный пример 000054 | 2
Количество узлов | 2 |
Количество линий | 1 |
Количество стержней | 1 |
Количество поверхностей | 0 |
Количество тел | 0 |
Количество загружений | 1 |
Количество сочетаний нагрузок | 0 |
Количество расчетных сочетаний | 0 |
Общий вес | 0,206 t |
Размеры (метрические) | 3,000 x 0,000 x 0,000 m |
Размеры (имперские) | 9.84 x 0 x 0 feet |
На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
