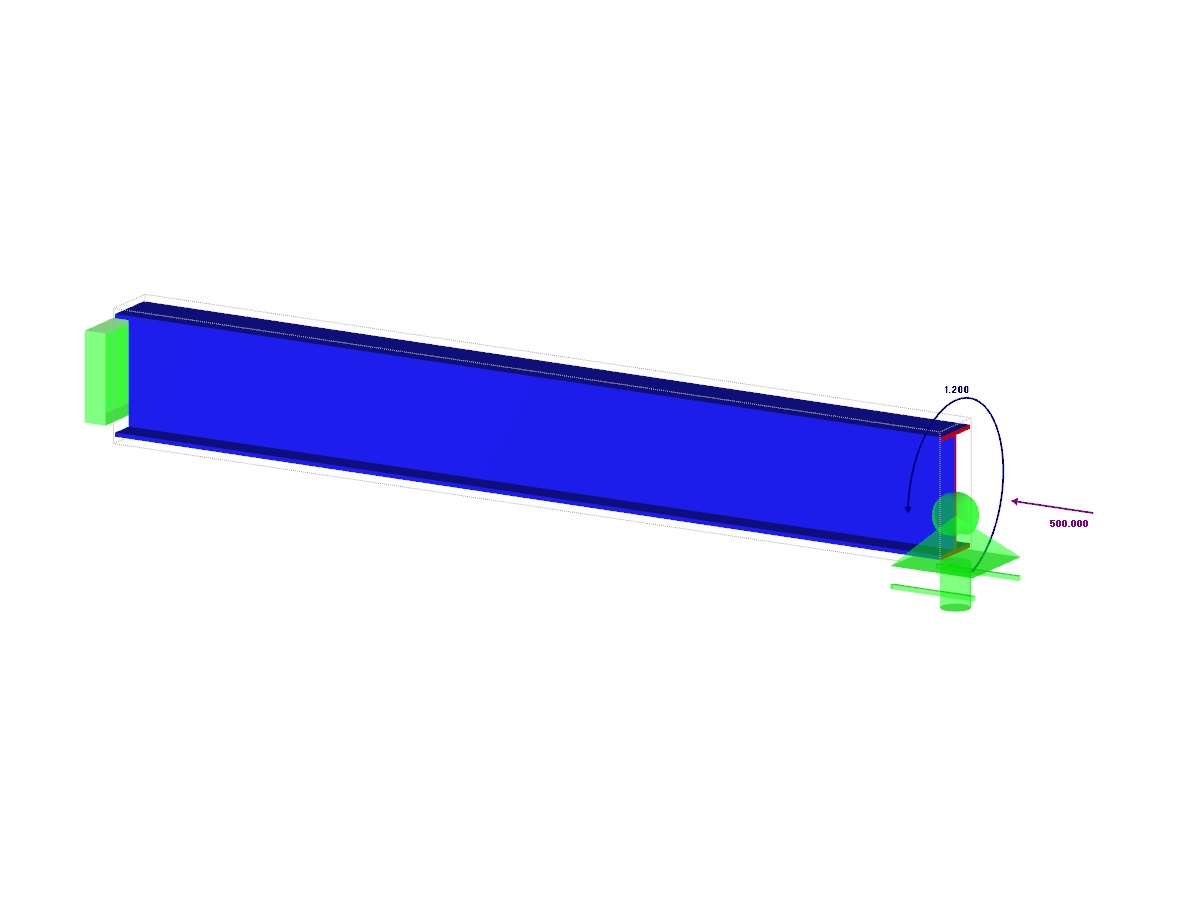

Pręt o zadanych warunkach brzegowych jest obciążony momentem i siłą osiową. Pomijając ciężar własny belki, należy określić maksymalne odkształcenie skręcające belki' oraz jej moment skręcający zdefiniowany jako suma pierwotnego momentu skręcającego oraz momentu skręcającego wywołanego siłą normalną. Należy porównać te wartości, przyjmując lub pomijając wpływ siły normalnej.
Przykład weryfikacji 000054 | 2
| Liczba węzłów | 2 |
| Liczba linii | 1 |
| Liczba prętów | 1 |
| Liczba powierzchni | 0 |
| Ilość brył | 0 |
| Ilość przypadków obciążenia | 1 |
| Ilość KO | 0 |
| Liczba kombinacji wyników | 0 |
| Ciężar całkowity | 0,206 t |
| Wymiarowanie | 3,000 x 0,000 x 0,000 m |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
