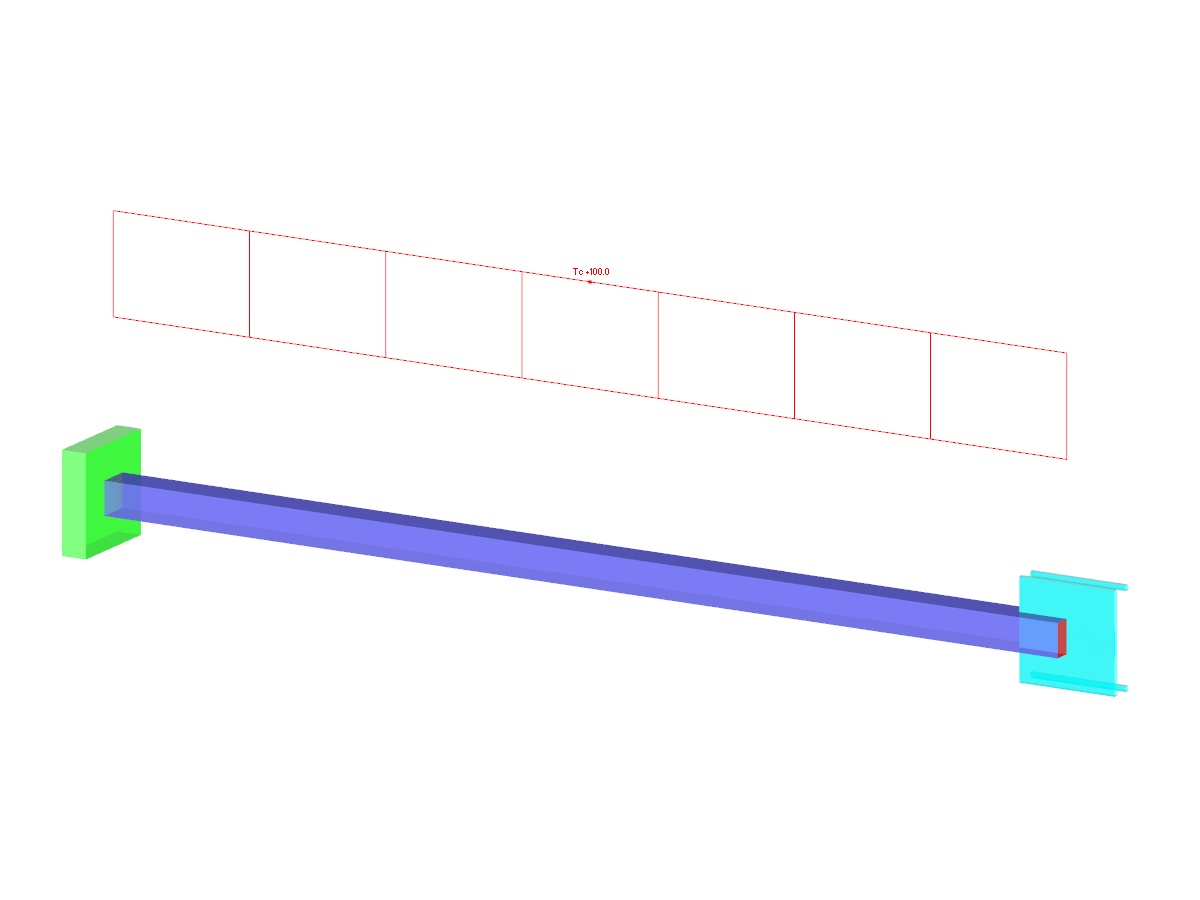

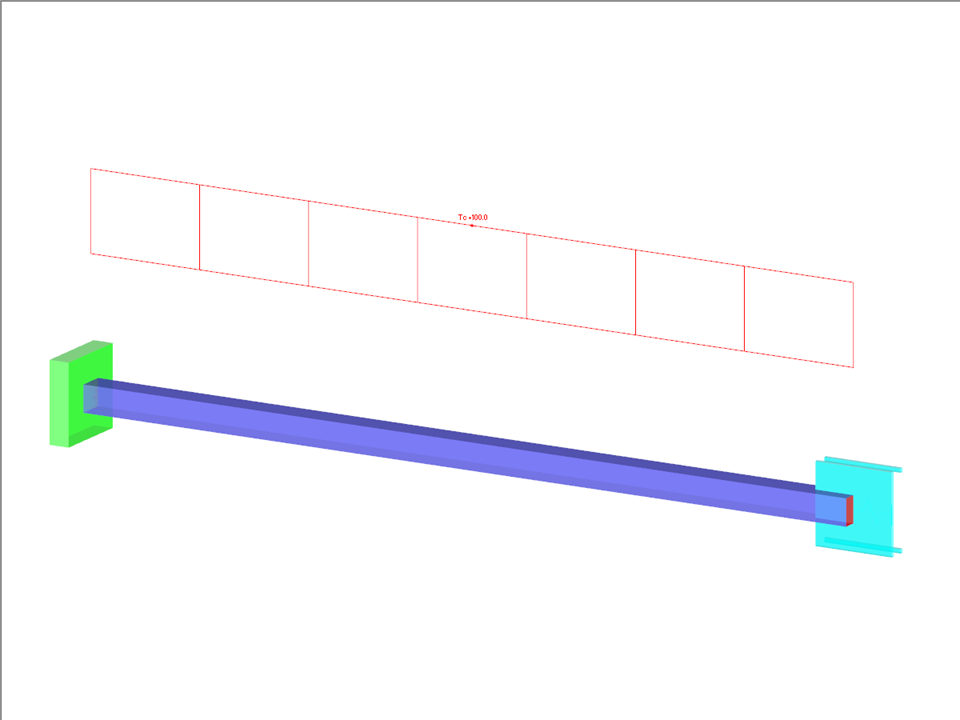

Стальная балка между двумя жесткими опорами со зазором на одном конце нагружена разностью температур. Пренебрегая собственным весом, определите общую деформацию балки и ее внутреннюю нормальную силу.
Контрольный пример 000077 | 1
| Количество узлов | 2 |
| Количество линий | 1 |
| Количество стержней | 1 |
| Количество загружений | 1 |
| Общий вес | 0,000 t |
| Размеры | 0,370 x 0,070 x 0,070 m |
| Версия программы | 5.10.01 |
На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
