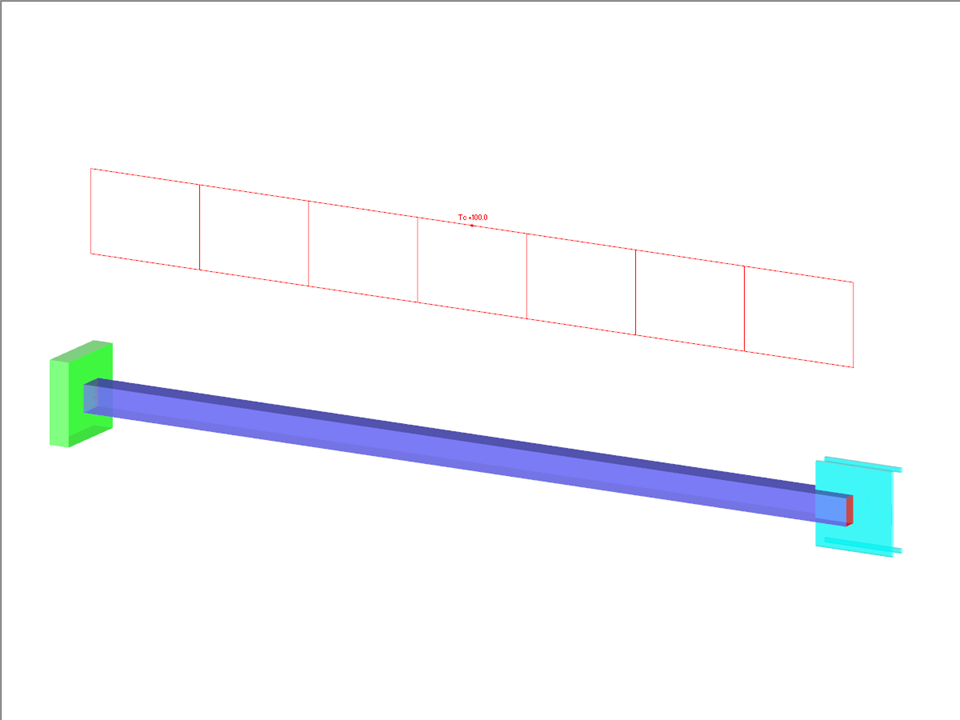

Una viga de acero entre dos apoyos rígidos con un espacio en un extremo está cargada por una diferencia de temperatura. Mientras se omite el peso propio, determine la deformación total de la viga y su esfuerzo axil interno.
Ejemplo de verificación 000077 | 1
| Número de nudos | 2 |
| Número de líneas | 1 |
| Número de barras | 1 |
| Número de casos de carga | 1 |
| Peso completo | 0.000 t |
| Dimensiones | 0,370 x 0,070 x 0,070 m |
| Versión del programa | 5.10.01 |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
