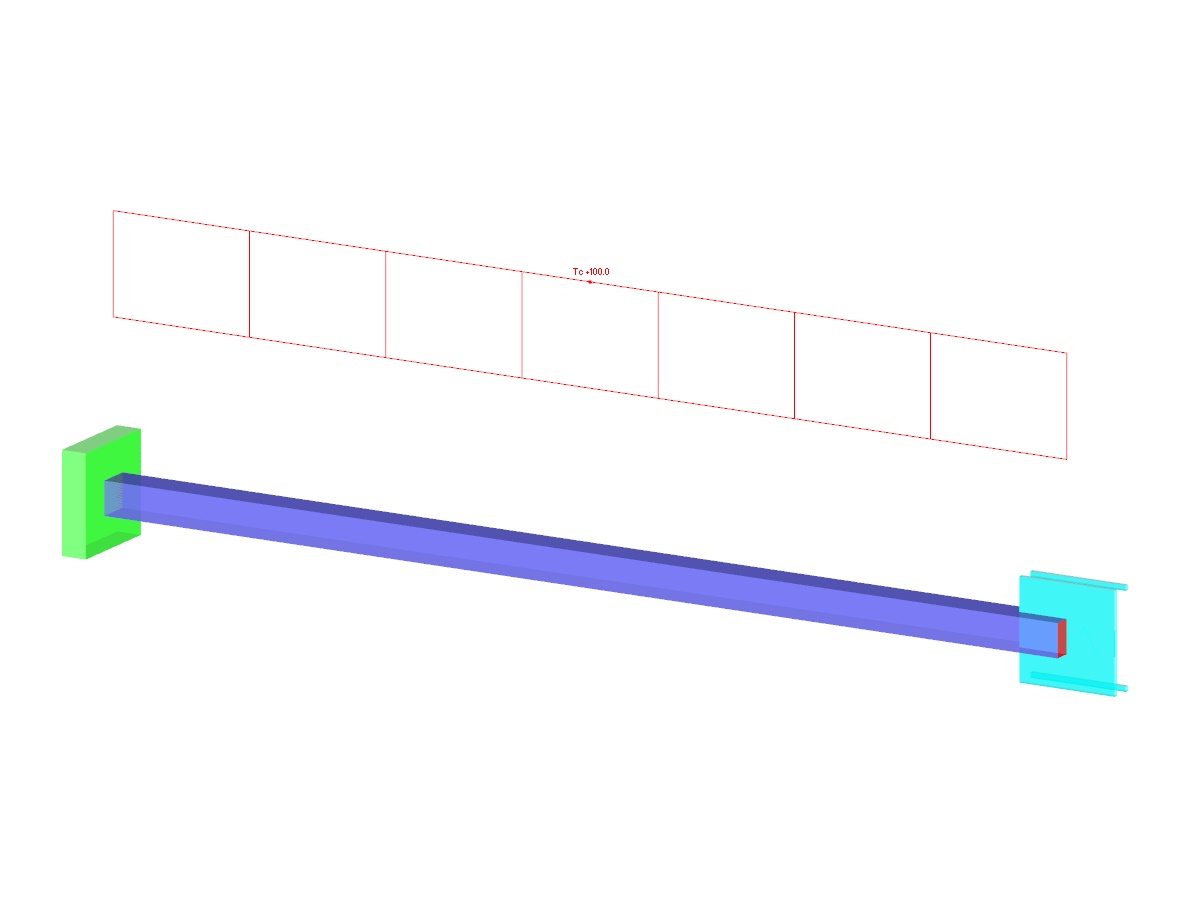

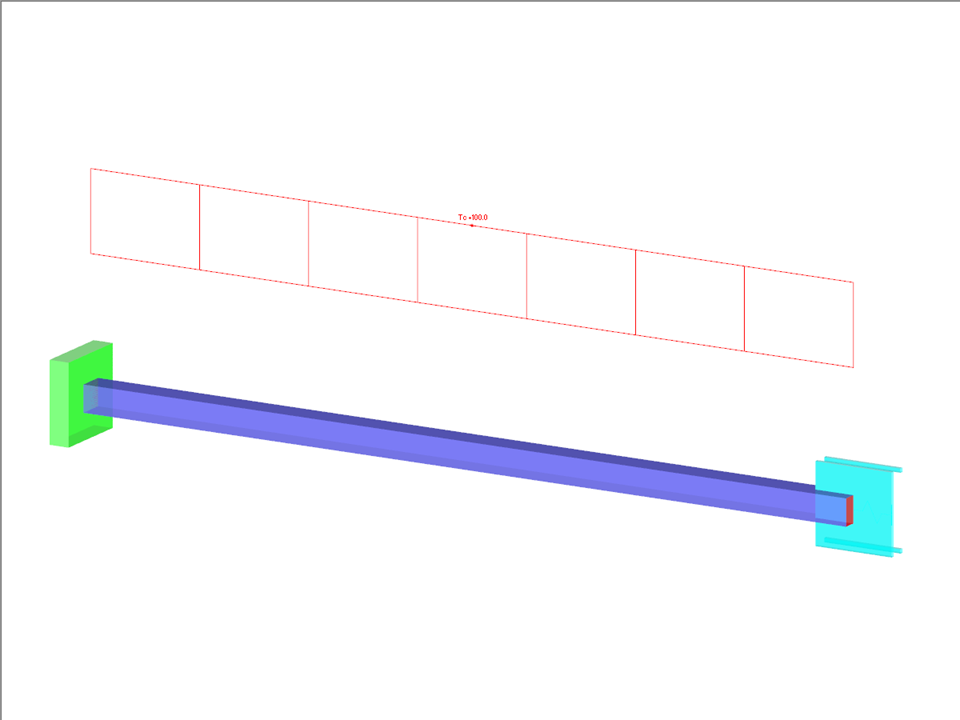

Ocelový nosník mezi dvěma tuhými podporami se spárou na jednom konci je zatížen rozdílem teplot. Stanovte celkovou deformaci prutu a vnitřní normálovou sílu bez zohlednění vlastní tíhy.
Verifikační příklad 000077 | 1
| Počet uzlů | 2 |
| Počet linií | 1 |
| Počet prutů | 1 |
| Počet zatěžovacích stavů | 1 |
| Celková hmotnost | 0,000 t |
| Rozměry | 0,370 x 0,070 x 0,070 m |
| Verze programu | 5.10.01 |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
