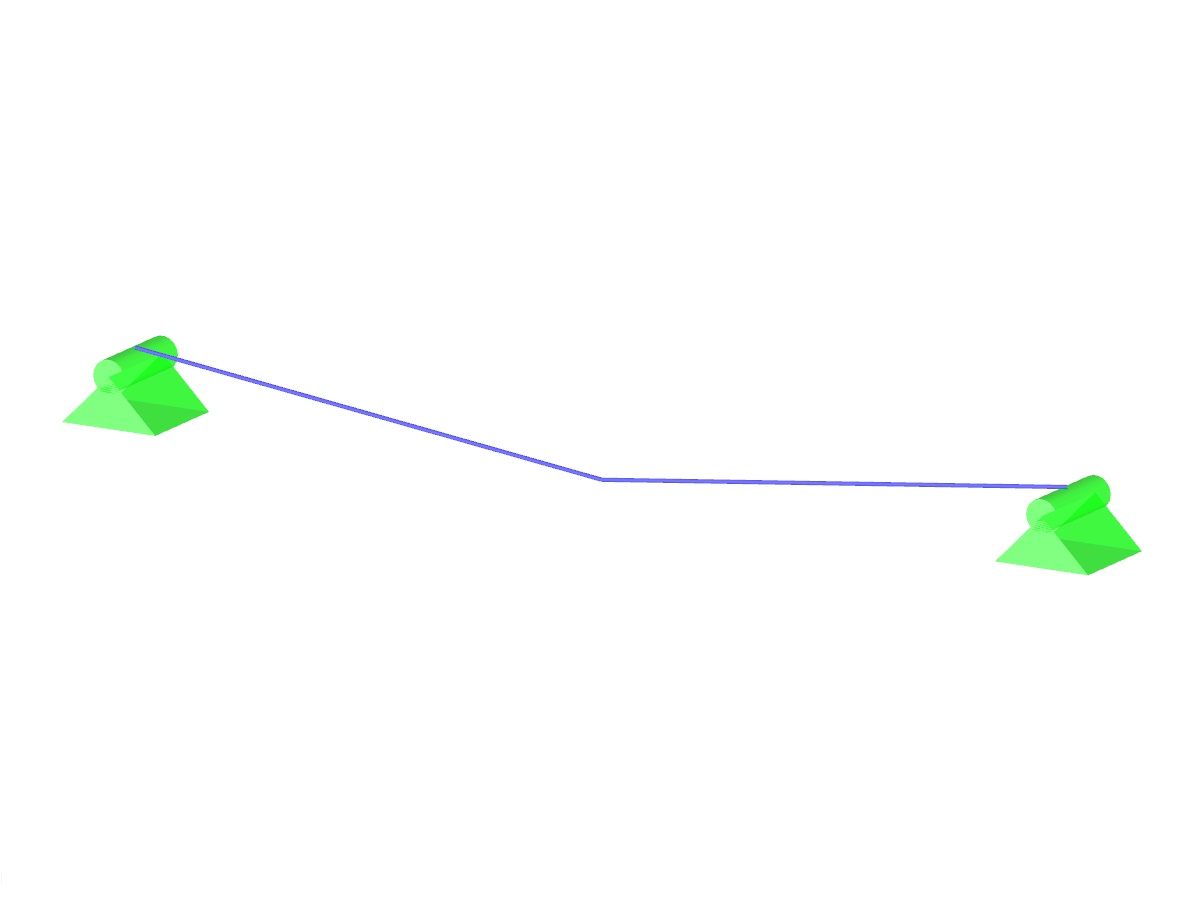

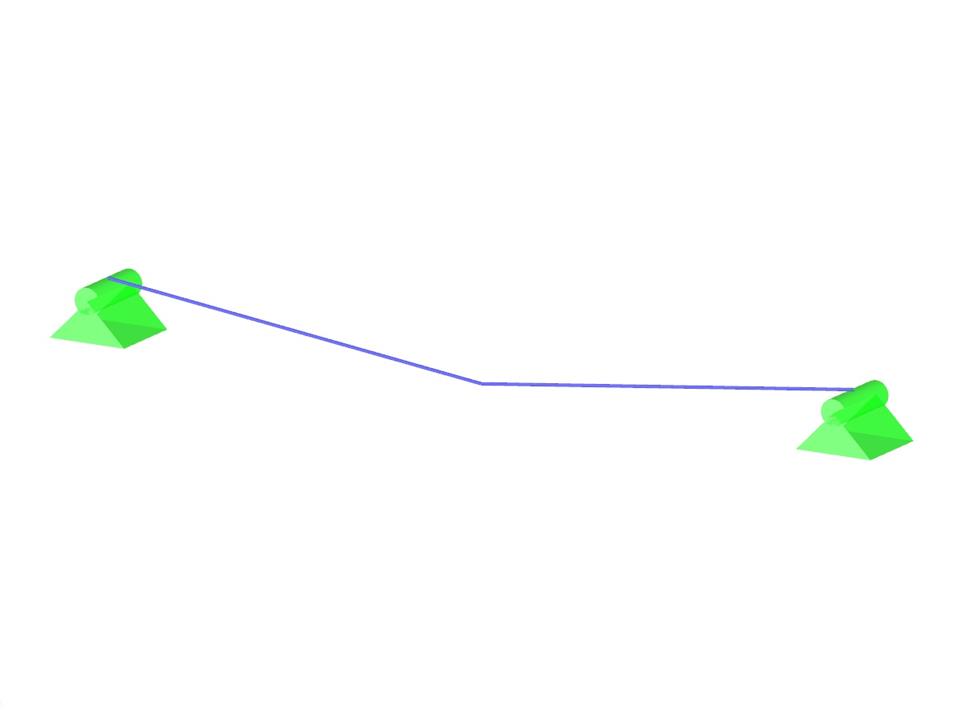

Между двумя опорами подвешены очень жесткие канаты. Здесь нужно определить равновесную форму троса, так называемую цепную линию, учесть ускорение свободного падения и пренебречь жесткостью троса. Проверьте положение троса в заданных контрольных точках.
Контрольный пример 000079 | 1
| Количество узлов | 101 |
| Количество линий | 100 |
| Количество стержней | 100 |
| Количество загружений | 1 |
| Общий вес | 0,012 t |
| Размеры | 5,070 x 0,070 x 0,335 m |
| Версия программы | 5.11.00 |
На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
