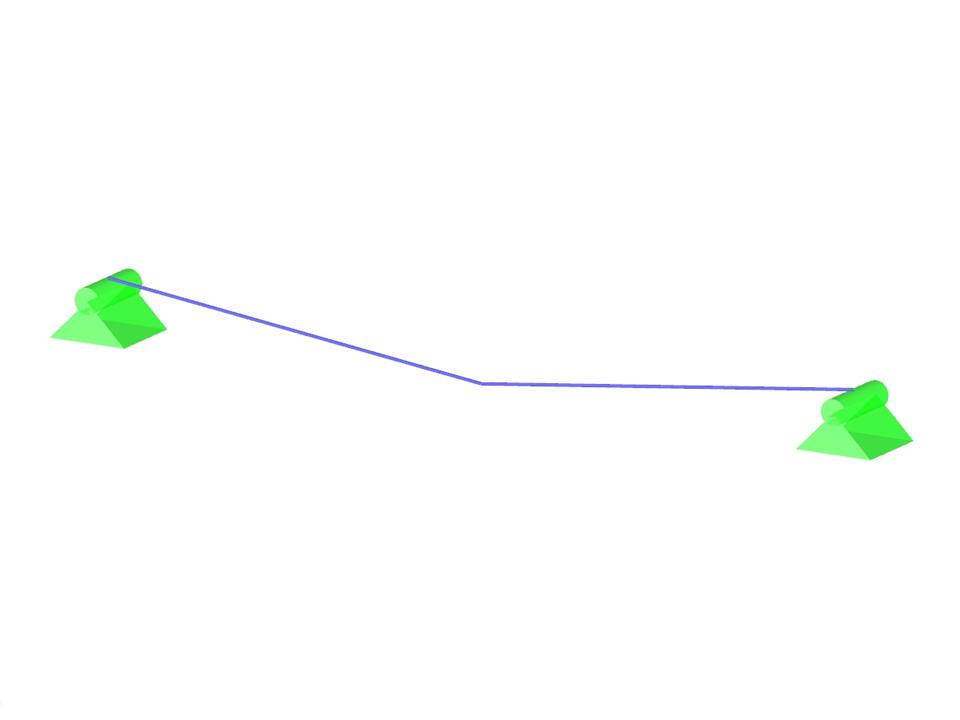

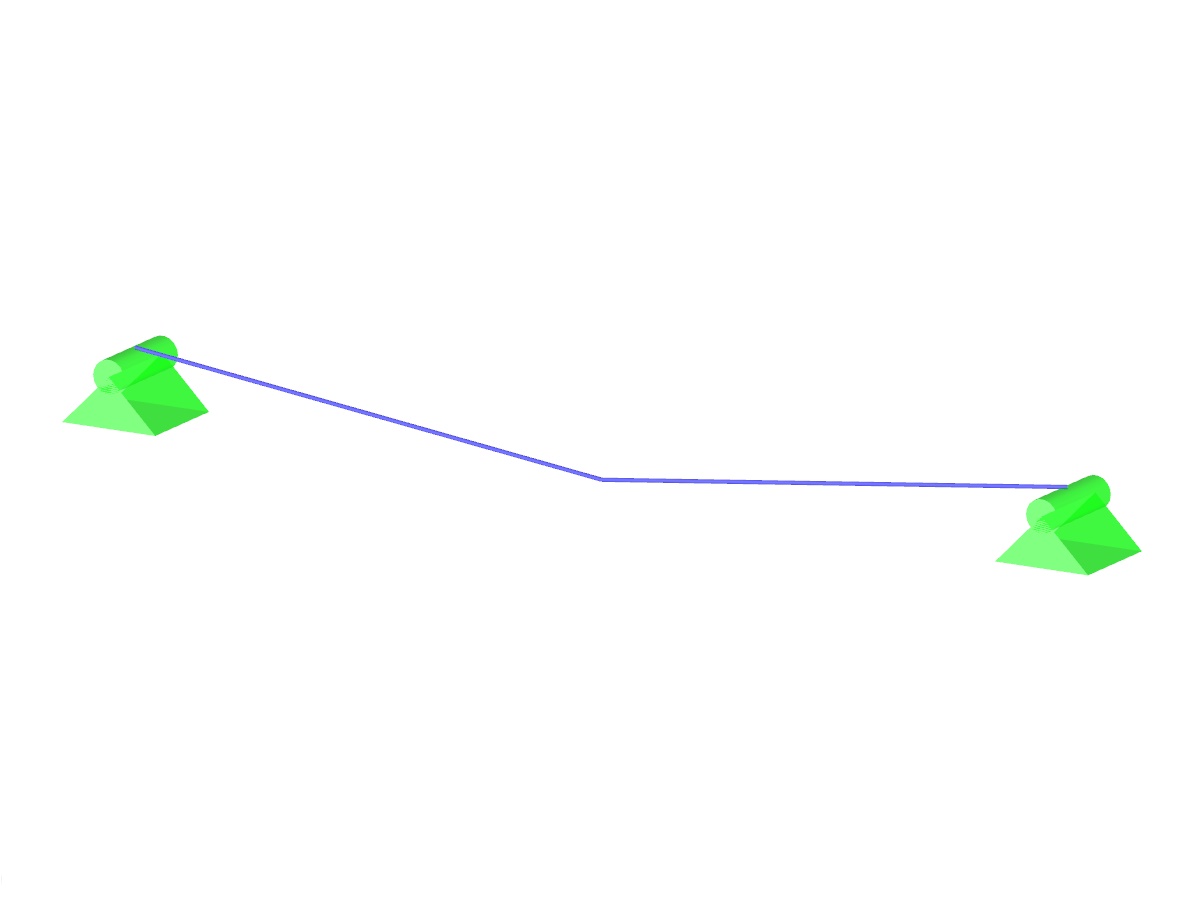

Velmi tuhé lano je zavěšeno mezi dvěma podporami. Stanovíme rovnovážný tvar lana, takzvanou řetězovku, zohledníme tíhové zrychlení a zanedbáme tuhost lana. Ověřte polohu lana v daných zkušebních bodech.
Verifikační příklad 000079 | 1
| Počet uzlů | 101 |
| Počet linií | 100 |
| Počet prutů | 100 |
| Počet zatěžovacích stavů | 1 |
| Celková hmotnost | 0,012 t |
| Rozměry | 5,070 x 0,070 x 0,335 m |
| Verze programu | 5.11.00 |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
