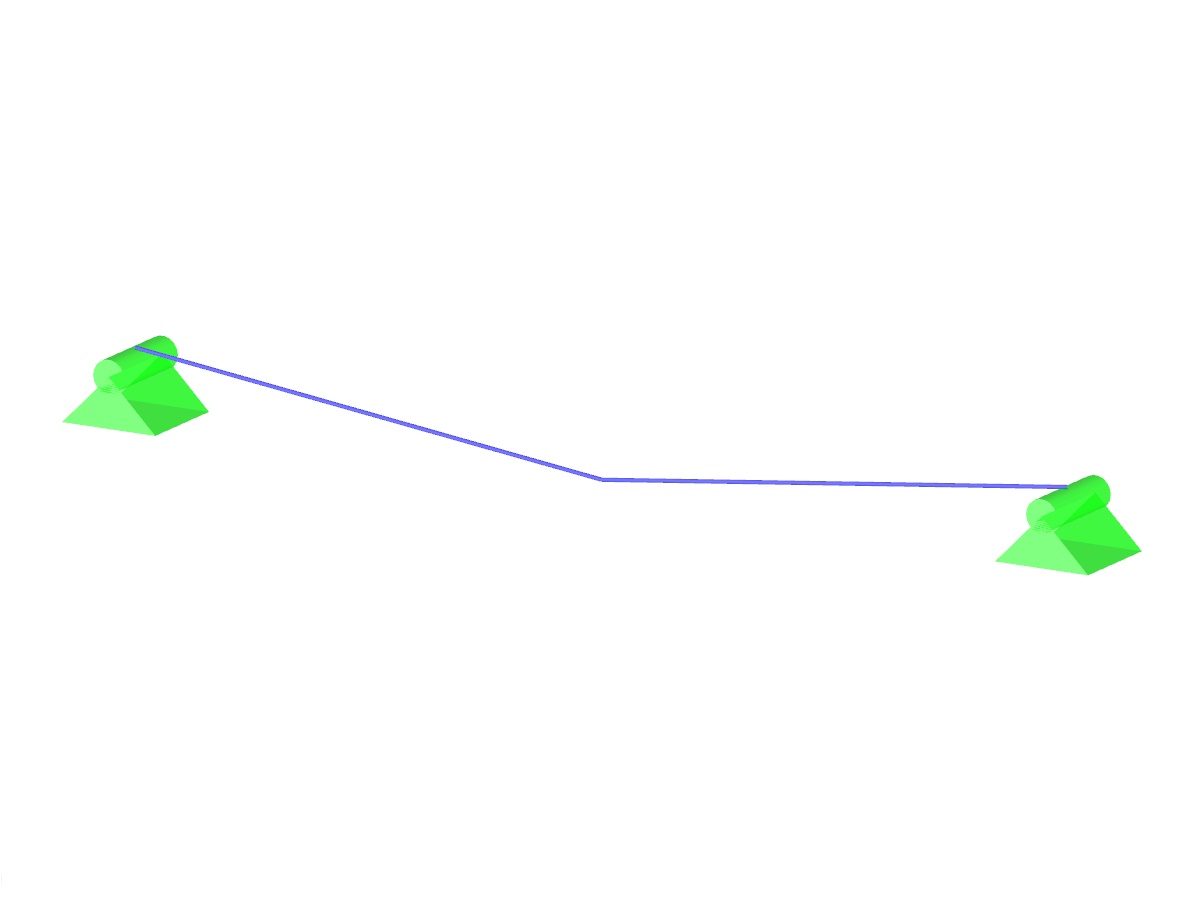

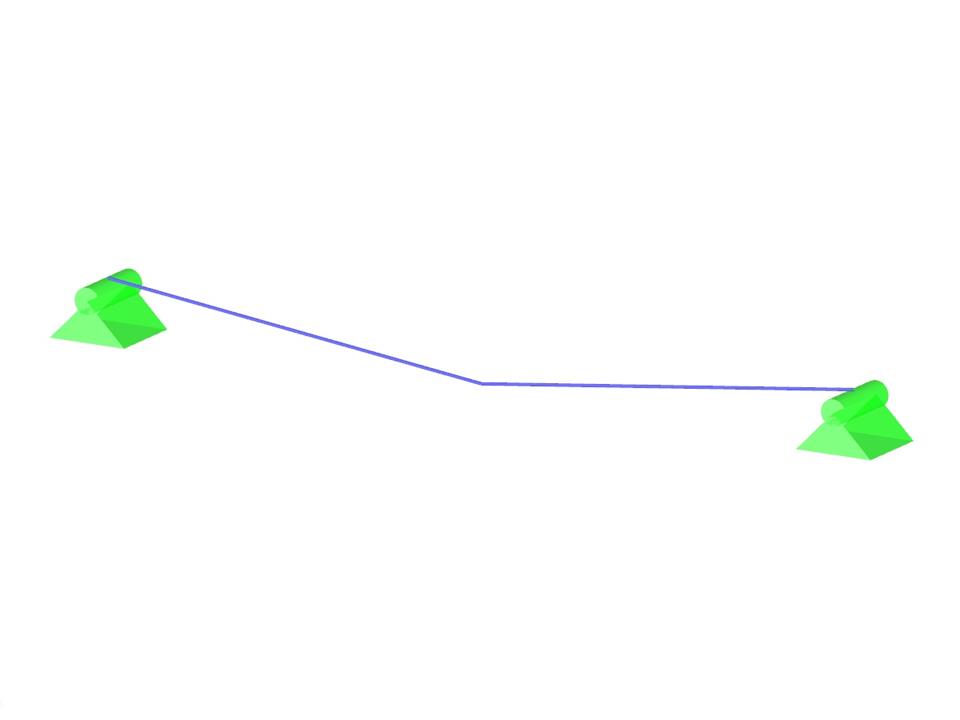

Una fune molto rigida è sospesa tra due supporti. Determina la forma di equilibrio della fune, la cosiddetta catenaria, considera l'accelerazione gravitazionale e trascura la rigidezza della fune. Verificare la posizione del cavo in determinati punti di prova.
Esempio di verifica 000079 | 1
| Numero di nodi | 101 |
| Numero di linee | 100 |
| Numero di aste | 100 |
| Numero di casi di carico | 1 |
| Peso totale | 0,012 t |
| Dimensioni | 5.070 x 0.070 x 0.335 m |
| Versione del programma | 5.11.00 |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
