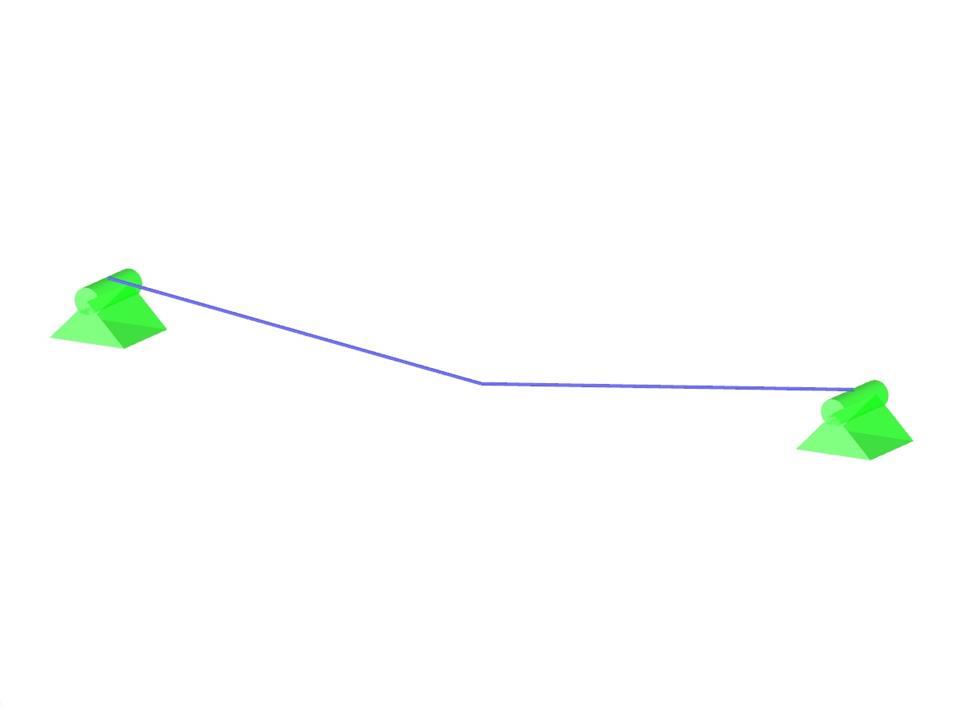

Un câble très rigide est suspendu entre deux appuis. Déterminez la forme d'équilibre du câble, la chaînette, considérez l'accélération de la gravité et négligez sa rigidité. Vérifiez la position du câble aux points de test indiqués.
Exemple de vérification 000079 | 1
| Nombre de nœuds | 101 |
| Nombre de lignes | 100 |
| Nombre de barres | 100 |
| Nombre de cas de charge | 1 |
| Poids total | 0,012 t |
| Cotation fonctionnelle | 5,070 x 0,070 x 0,335 m |
| Version du logiciel | 5.11.00 |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
