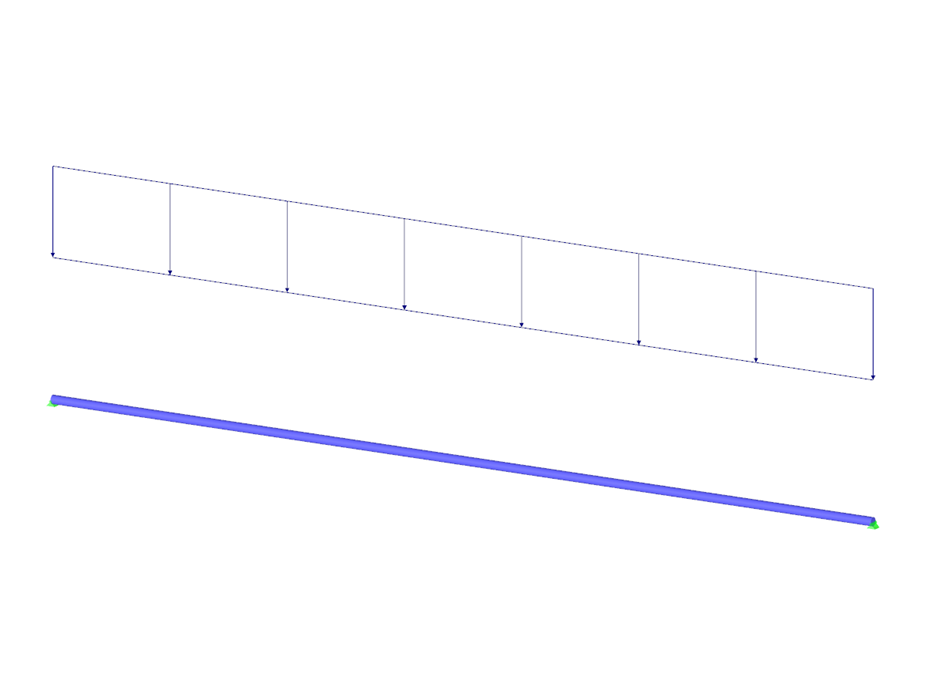

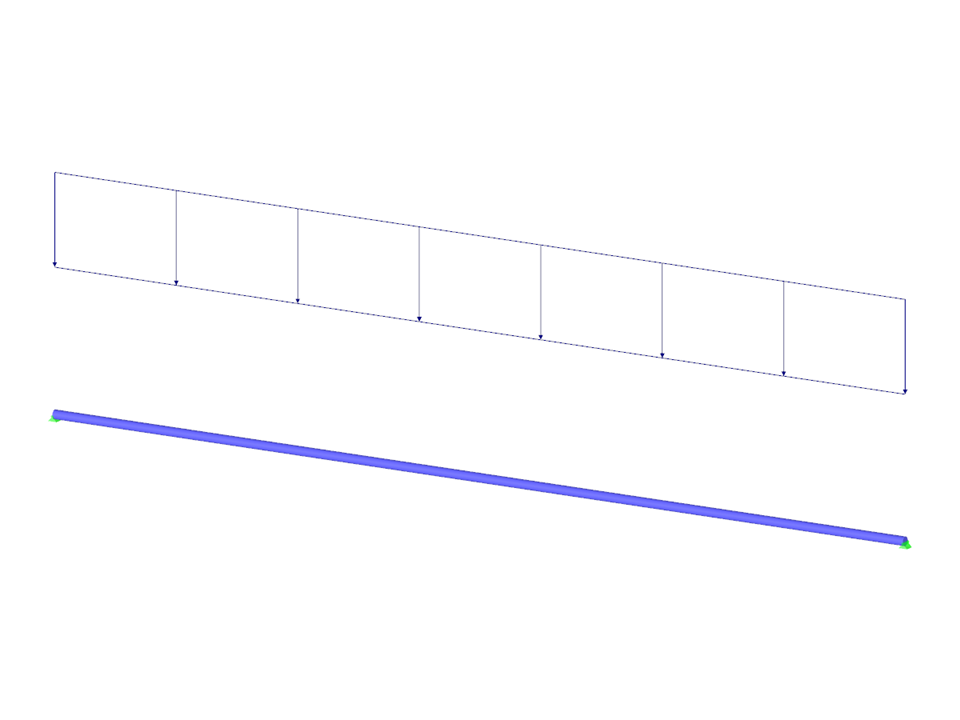

На канат действует равномерная нагрузка. Это приводит к деформированной форме в виде круглого сегмента. Определите силу равновесия троса, чтобы получить заданный провес троса. Для этого применяется дополнительный модуль RF-FORM-FINDING. Как в модуле RF-FORM-FINDING, так и в аналитическом решении не учитываются упругие деформации, также в данном примере не учитывается собственный вес.
Контрольный пример 000205 | 1
| Количество узлов | 3 |
| Количество линий | 2 |
| Количество стержней | 1 |
| Количество загружений | 2 |
| Общий вес | 0,001 t |
| Размеры | 1,148 x 0,148 x 0,148 m |
| Версия программы | 5.16.00 |
На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
