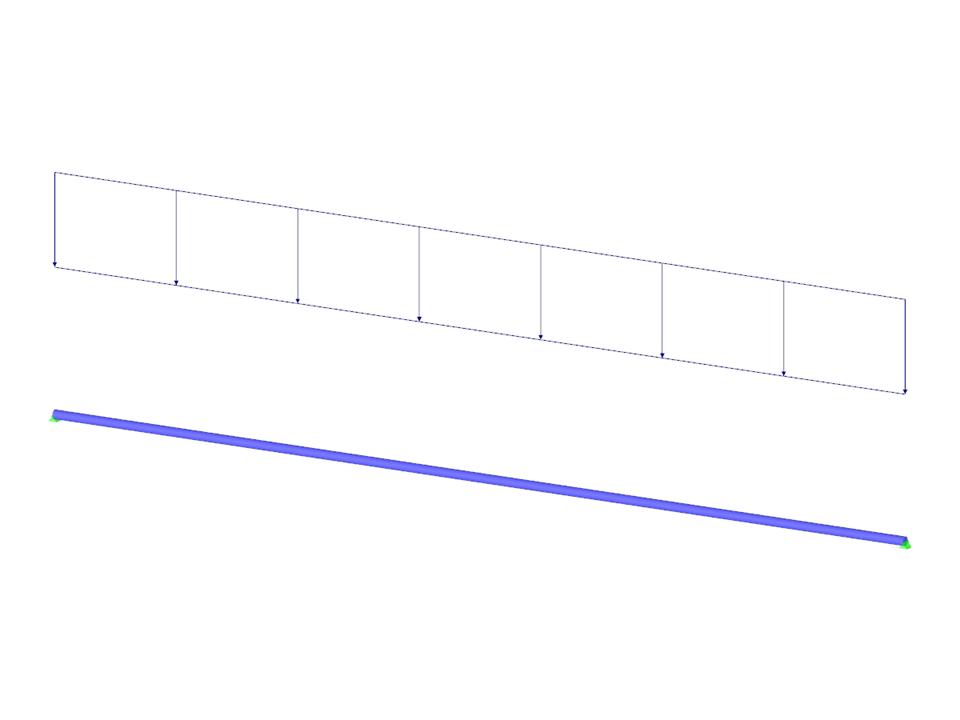

Un câble est chargé à l'aide d'une charge uniforme. Cela crée la forme déformée sous la forme du segment circulaire. Déterminez la force d'équilibre du câble pour obtenir la flèche donnée du câble. Cette opération est réalisée dans le module additionnel RF-FORM-FINDING. Les déformations élastiques sont négligées dans RF-FORM-FINDING et dans la solution analytique, le poids propre également est négligé dans cet exemple.
Exemple de vérification 000205 | 1
| Nombre de nœuds | 3 |
| Nombre de lignes | 2 |
| Nombre de barres | 1 |
| Nombre de cas de charge | 2 |
| Poids total | 0,001 t |
| Cotation fonctionnelle | 1,148 x 0,148 x 0,148 m |
| Version du logiciel | 5.16.00 |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
