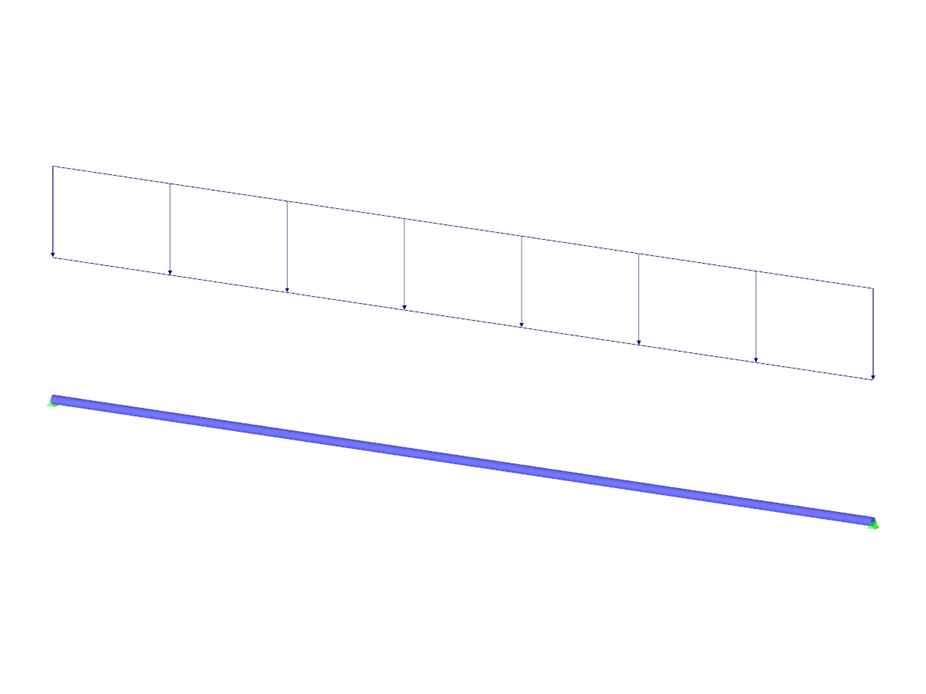

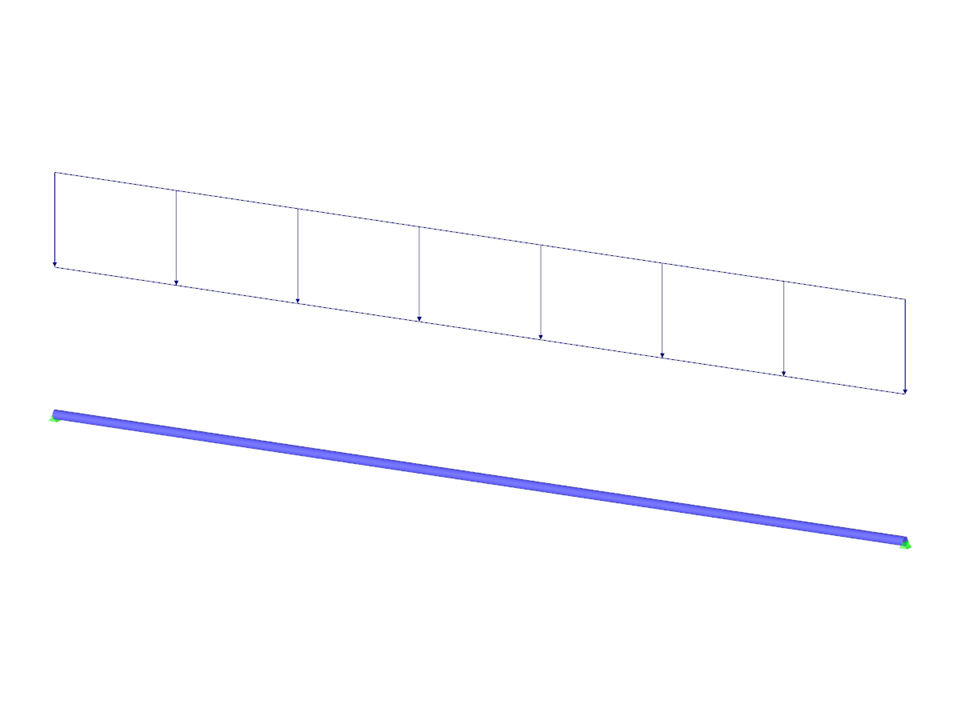

Kabel jest obciążany obciążeniem równomiernym. Powoduje to odkształcenie kształtu w postaci segmentu kołowego. Aby uzyskać dane ugięcie kabla, należy określić siłę równowagi. Służy do tego dodatkowy moduł RF-FORM-FINDING. Odkształcenia sprężyste są pomijane zarówno w RF-FORM-FINDING, jak i w rozwiązaniu analitycznym, w tym przykładzie również pomijany jest ciężar własny.
Przykład weryfikacji 000205 | 1
| Liczba węzłów | 3 |
| Liczba linii | 2 |
| Liczba prętów | 1 |
| Ilość przypadków obciążenia | 2 |
| Ciężar całkowity | 0,001 t |
| Wymiarowanie | 1,148 x 0,148 x 0,148 m |
| Wersja programu | 5.16.00 |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
