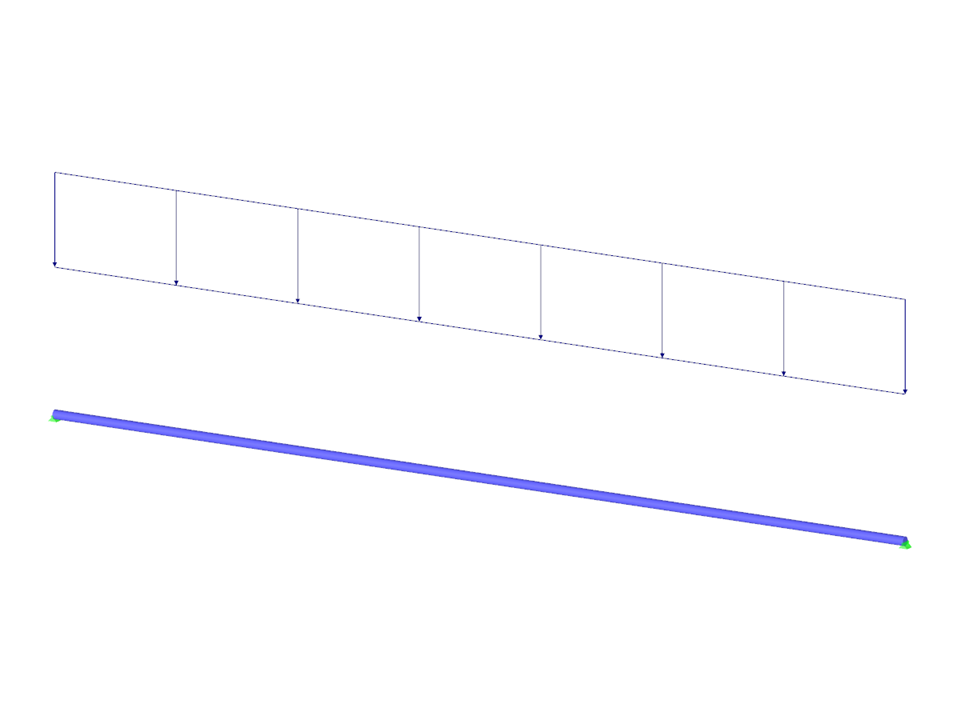

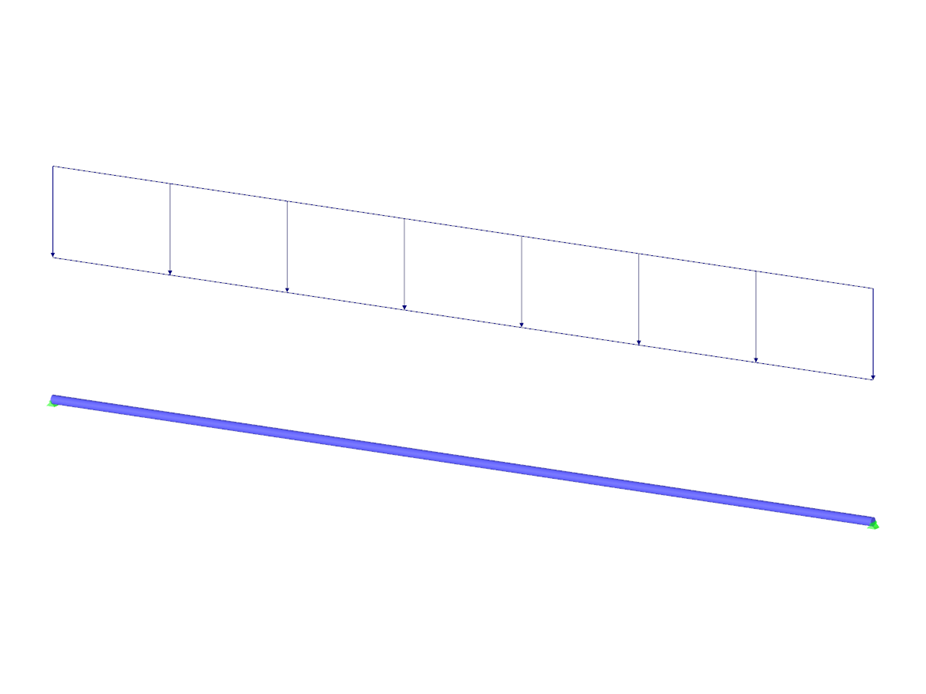

Un cable está cargado por medio de la carga uniforme. Esto causa la forma deformada en la forma del segmento circular. Determine la fuerza de equilibrio del cable para obtener la flecha dada del cable. Para ello se utiliza el módulo adicional RF-FORM-FINDING. Las deformaciones elásticas se omiten tanto en RF-FORM-FINDING como en la solución analítica, también se omite el peso propio en este ejemplo.
Ejemplo de verificación 000205 | 1
| Número de nudos | 3 |
| Número de líneas | 2 |
| Número de barras | 1 |
| Número de casos de carga | 2 |
| Peso completo | 0.001 t |
| Dimensiones | 1,148 x 0,148 x 0,148 m |
| Versión del programa | 5.16.00 |
