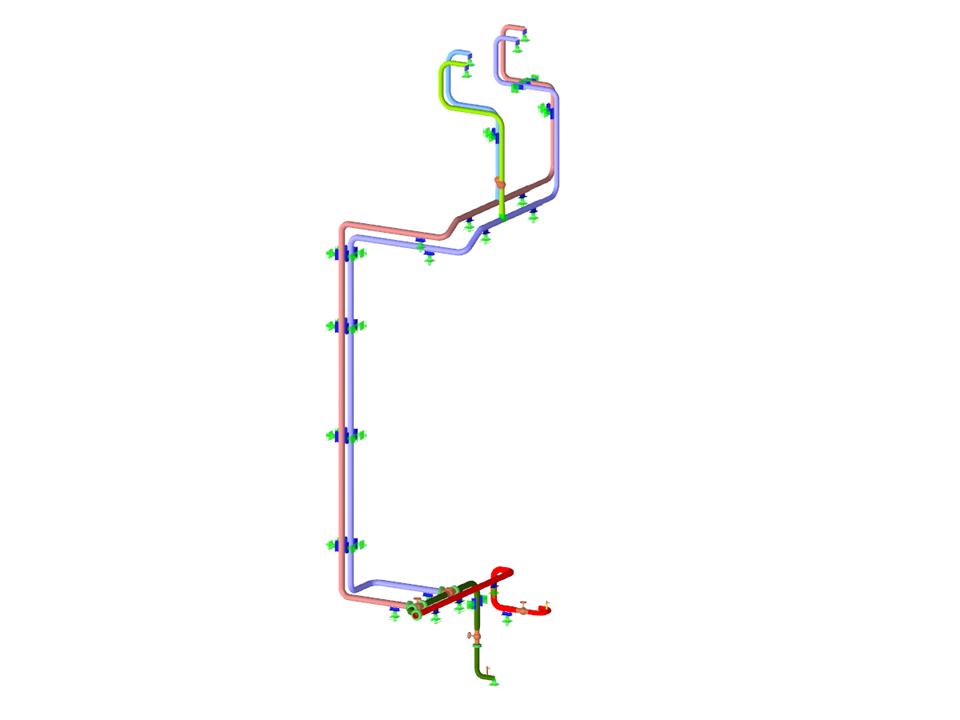

Трубопроводная система
| Количество узлов | 561 |
| Количество линий | 531 |
| Количество стержней | 531 |
| Количество загружений | 3 |
| Количество расчетных сочетаний | 1 |
| Общий вес | 2,073 t |
| Размеры | 3,252 x 5,643 x 14,362 m |
| Версия программы | 5.25.00 |
На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
База знаний
После активации дополнительного модуля RF-PIPING, в RFEM появится новая панель инструментов, навигатор и таблицы проекта расширятся. Теперь трубопроводная система будет смоделирована тем же способом, что и стержни. Отводы труб задаются одновременно касательными (прямолинейные отрезки труб) и радиусом. Таким образом, можно впоследствии легко изменить параметры изгиба.
Также возможно впоследствии расширить трубопровод , задав специальные компоненты (компенсаторы, клапаны и другие). Реализованные базы данных элементов конструкций облегчают задание.
Непрерывные отрезки труб задаются как блоки трубопроводов.
Для создания нагрузок на трубопровод, нагрузки стрежней присваиваются соответствующим загружениям. Сочетание нагрузок включается как в сочетания нагрузок трубопроводов, так и в расчетные сочетания.
После выполнения расчета можно отобразить деформации, внутренние силы стержня и опорные реакции графически или в таблицах.
Расчет напряжений в трубах в соответствии с нормативами может быть затем выполнен в дополнительном модуле RF-PIPING Design. Для этого Вам нужно всего лишь выбрать соответствующие блоки трубопроводов и ситуации нагрузок.
После моделирования трубопроводных систем в RFEM с помощью модуля RF-PIPING и определения нагрузок, а также сочетаний нагрузок и расчетных сочетаний, можно в дополнительном модуле RF-PIPING Design выполнить расчет напряжений в трубопроводах.
Вы можете выбрать все или только некоторые трубопроводы и нагрузки, сочетания нагрузок или расчетные сочетания для расчета трубопроводов. База данных материалов предлагает различные материалы по нормам EN 13480‑3, ASME B31.1‑2012 и ASME B31.3‑2012.
После завершения расчета, результаты изображаются в виде четко структурированных окон; например, по сечениям, по трубопроводам или по стержням. Коэффициент использования можно отобразить также графически на всей модели в программе RFEM. Таким образом, можно быстро определить критические или малозагруженные области сечений.
В дополнение к изображенным в таблицах исходным данным и результатам, включая подробности расчета, вы можете добавить в протокол результатов всю графику. Таким образом, гарантируется четкая и наглядная документация. Вы можете настроить содержание протокола и необходимый объём вывода результатов для отдельных расчётов.
- Расчет в соответствии с EN 13480-3, ASME B31.1-2012 и ASME B31.3-2012
- Проверка минимальной требуемой толщины стенки труб, с учетом допусков на изготовление, коррозию и коэффициента сварки
- Анализ напряжений от длительных нагрузок, долговременных и периодических нагрузок, а также в результате теплового расширения
- Документация результатов в табличном и графическом виде в протоколе результатов RFEM
- Графический ввод трубопроводов и трубных элементов
- Наглядная визуализация трубопроводов и трубных элементов в графическом окне RFEM
- Обширные библиотеки сечений и материалов трубопроводов
- Обширные библиотеки фланцев, переходных соединений, тройников и компенсационных швов
- Учет трубной конструкции (изоляция, подкладка, лужёная пластина)
- Автоматический расчет коэффициентов увеличения напряжения и коэффициентов гибкости
- Особые категории воздействий на трубопровод для загружений
- Выборочная автоматическая комбинаторика загружений
- Рассмотрение свойств материала (модуль упругости, коэффициент температурного расширения) либо при рабочей температуре (настройка по умолчанию), либо при условной (монтажной) температуре материала
- Учет деформации и подъема от давления (эффект Бурдона)
- Взаимодействие между опорной конструкцией и трубопроводом
