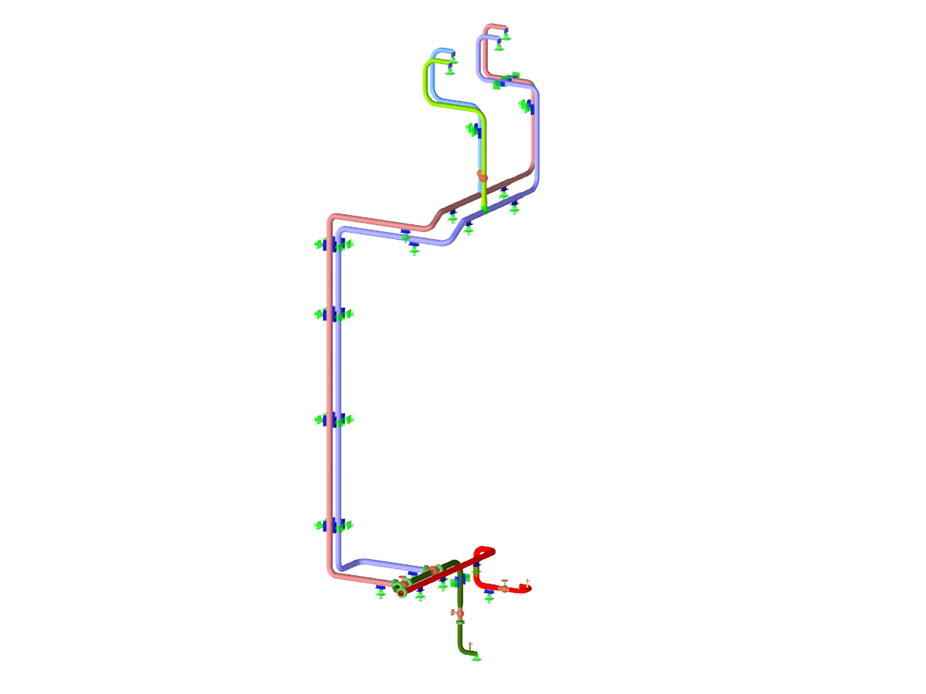

Sistema de condutas
| Número de nós | 561 |
| Número de linhas | 531 |
| Número de barras | 531 |
| Número de casos de carga | 3 |
| Número de combinações de resultados | 1 |
| Peso total | 2,073 t |
| Dimensões | 3,252 x 5,643 x 14,362 m |
| Versão do programa | 5.25.00 |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
Seminário web
Seminário web
Base de dados de conhecimento
Base de dados de conhecimento
Base de dados de conhecimento
Após a ativação do módulo adicional RF‑PIPING, uma nova barra de ferramentas no RFEM é ativada e o navegador de projetos, assim como as tabelas são aumentados. O sistema de condutas é agora modelado da mesma forma que as barras. As curvas de tubos são definidas simultaneamente por tangentes (secções de tubo retas) e raios. Isto facilita uma alteração posterior dos parâmetros de curvatura.
Existe também a possibilidade de ampliar as condutas subsequentemente através da definição de componentes especiais (juntas de dilatação, válvulas e outros). As bibliotecas implementadas com componentes estruturais facilitam a definição.
Os trechos interrelacionados são definidos como conjuntos de condutas.
No carregamento das condutas, são atribuídas cargas de barras aos respetivos casos de carga. A combinação das cargas é efetuada em combinações de casos de carga de condutas e de resultados.
Após o cálculo, é possível representar as deformações, os esforços internos e as forças de apoio em gráficos e em tabelas.
O dimensionamento das tensões de acordo com a norma pode ser realizado de seguida no módulo adicional RF‑PIPING Design, onde só é necessário selecionar os conjuntos de condutas, assim como as situações de carregamento relevantes.
- Espectros de resposta de acordo com diferentes normas
- Encontram-se implementadas as seguintes normas:
-
EN 1998-1:2010 + A1:2013 (União Europeia) -
DIN 4149:1981-04 (Alemanha) -
DIN 4149:2005-04 (Alemanha)
-
IBC 2000 (EUA) -
IBC 2009-ASCE/SEI 7-05 (EUA)
-
IBC 2012/15 - ASCE/SEI 7-10 (EUA)
-
IBC 2018 - ASCE/SEI 7-16 (EUA)
-
ÖNORM B 4015:2007-02 (Áustria) -
NTC 2018 (Itália) -
NCSE-02 (Espanha) -
SIA 261/1:2003 (Suíça) -
SIA 261/1:2014 (Suíça)
-
SIA 261/1: 2020 (Suíça)
-
O.G. 23089 + O.G. 23390 (Turquia) -
SANS 10160‑4 2010 (África do Sul) -
SBC 301:2007 (Arábia Saudita) -
GB 50011 - 2001 (China) -
GB 50011 - 2010 (China)
-
NBC 2015 (Canadá) -
DTR B C 2-48 (Argélia) -
DTR RPA99 (Argélia)
-
CFE Sismo 08 (México) -
CIRSOC 103 (Argentina) -
NSR - 10 (Colômbia) -
IS 1893:2002 (Índia) -
AS1170.4 (Austrália) -
NCh 433 1996 (Chile)
-
- Estão disponíveis os seguintes anexos nacionais de acordo com a EN 1998-1:
-
DIN EN 1998-1/NA:2011-01 (Alemanha)
-
ÖNORM EN 1991-1-1:2011-09 (Áustria)
-
NBN - ENV 1998-1-1: 2002 NAD-E/N/F (Bélgica) -
ČSN EN 1998-1/NA:2007 (República Checa) -
NF EN 1998-1-1/NA:2014-09 (França) -
UNI-EN 1991-1-1/NA:2007 (Itália)
-
NP EN 1998-1/NA:2009 (Portugal) -
SR EN 1998-1/NA:2004 (Roménia) -
STN EN 1998-1/NA:2008 (Eslováquia) -
SIST EN 1998-1:2005/A101:2006 (Eslovénia) -
CYS EN 1998-1/NA:2004 (Chipre) -
NA to BS EN 1998-1:2004:2008 (Reino Unido) - NS-EN 1998-1:2004+A1:2013/NA:2014 (Noruega)
-
- Espectros de resposta definidos pelo utilizador
- Abordagem de espectros de resposta com base na direção
- As formas próprias relevantes para o espectro de resposta podem ser selecionadas manual ou automaticamente (pode ser aplicada a regra dos 5% do Eurocódigo 8)
- As cargas estáticas equivalentes geradas são exportadas para os casos de carga, separadamente para cada contribuição modal, bem como para cada direção
- Combinação de resultados através de sobreposição modal (regra SRSS ou CQC) e através de sobreposição da direção (regra SRSS ou 100%/30%)
- Os resultados com sinal atribuídos utilizando a forma própria dominante podem ser visualizados.
Após a modelação das condutas no RFEM e no RF‑PIPING, assim como a definição das cargas e das combinações de cargas e de resultados, pode agora ser realizado o dimensionamento de tensões das condutas no módulo adicional RF‑PIPING Design.
Para isso, é possível selecionar as condutas para o dimensionamento, assim como as respetivas cargas, combinações de cargas e de resultados. Na biblioteca de materiais, estão disponíveis vários materiais das normas EN 13480-3, ASME B31.1-2012 e ASME B31.3-2012.
Após o cálculo, os resultados são representados de forma clara e bem organizada em várias janelas, ordenados, por exemplo, por tipos de secções, condutas ou barras. É também possível representar a relação de cálculo graficamente no modelo do RFEM. Isto permite a rápida deteção de zonas críticas ou zonas sobredimensionadas.
Além dos dados de entrada e dos resultados em tabelas, inclusive os detalhes do dimensionamento, o relatório de impressão permite a integração de gráficos referentes ao modelo. Fica garantida assim uma documentação ainda mais expressiva. O conteúdo do relatório e a extensão dos dados de saída podem ser selecionados especificamente para as verificações individuais.
- Dimensionamento segundo a EN 13480-3, ASME B31.1-2012 e ASME B31.3-2012
- Verificação da espessura da parede mínima necessária de condutas, com consideração de tolerâncias de fabricação, corrosão e fator de soldadura
- Análise de tensões devido a cargas sustentadas, cargas sustentadas e ocasionais, assim como derivadas de dilatação térmica
- Documentação dos resultados em tabelas e gráficos no relatório de impressão do RFEM
