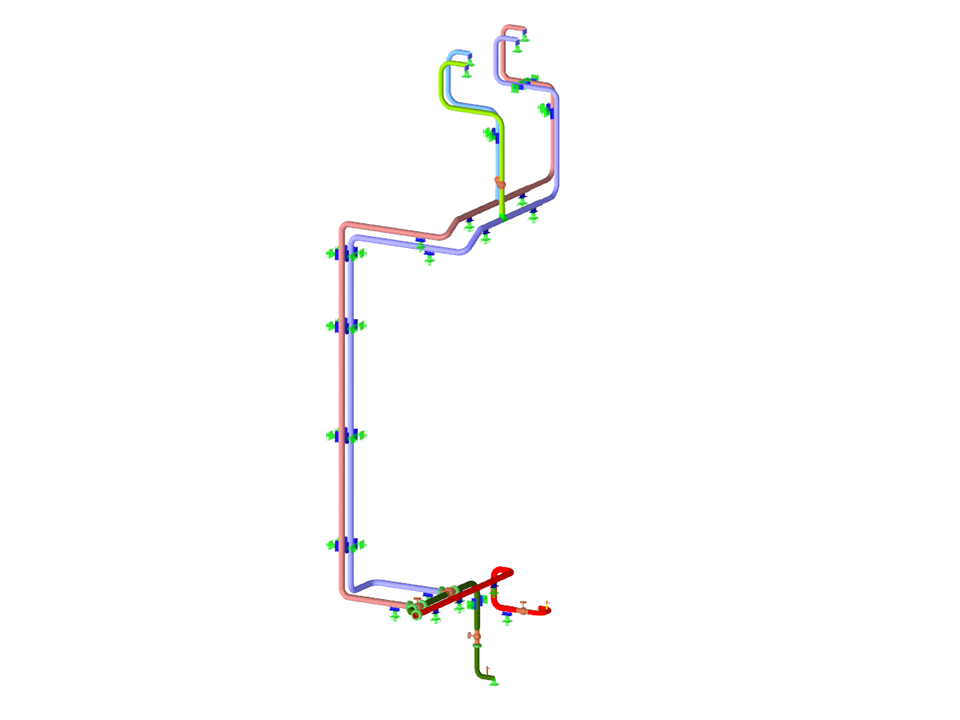

Rohrleitungsbau
| 节点数目： | 561 |
| 线的数目 | 531 |
| 杆件数目： | 531 |
| 荷载工况数目 | 3 |
| 结果组合数目 | 1 |
| 总重量 | 2,073 t |
| 翘曲区域尺寸 | 3.252 x 5.643 x 14.362 m |
| 软件版本 | 5.25.00 |
您可以下载该结构分析模型来进行专业练习，或者用于您的工程项目。 但是我们不保证模型的准确性或完整性，也不承担任何责任。
常见问题和解答 (FAQ)
常见问题和解答 (FAQ)
常见问题和解答 (FAQ)
常见问题和解答 (FAQ)
激活附加模块 RF-PIPING 后，在 RFEM 中会出现一个新的工具栏，并且项目导航器和表格会得到扩展。 管道系统的建模方法与杆件的建模方法相同。 弯管由切线（直管截面）和半径同时定义。 之后可以很容易地对折弯参数进行更改。
也可以通过定义特殊组件（膨胀节、阀门等）来扩展管道。 软件内置的结构构件库可以简化定义构件的工作。
连续管道是多组管道系统。
对于管道荷载，杆件荷载被分配给相应的荷载工况。 荷载组合包含在管道荷载组合和结果组合中。
计算完成后，可以以图形或表格形式显示变形、杆件内力和支座反力。
在附加模块 RF-PIPING Design 中可以根据规范对管道进行应力分析。 用户只需选择相关的管道系统和荷载状况即可。
在 RFEM 中使用 RF‑PIPING 进行管道系统建模并定义荷载以及荷载组合和结果组合后，可以在附加模块 RF‑PIPING Design 中进行管道应力分析。
用户可以选择全部或部分管道与荷载、荷载或结果组合进行管道设计设计。 材料库中提供了符合 EN 13480-3、ASME B31.1-2012 和 ASME B31.3-2012 规定的各种材料。
计算完成后，结果清楚地显示在窗口中；例如，可以按截面、管道或杆件进行组合。 RFEM 中的利用率在整个模型上以图形方式显示。这样，您可以快速识别截面的临界区域或尺寸过大的区域。
除了在表格中显示的输入和结果数据外，还可以将所有图形添加到打印报告中。 因此可以保证文档编制的准确性和准确性。 可以根据具体的设计计算来选择显示在计算书中的内容。
- 设计按照EN 13480-3，ASME B31.1-2012和ASME B31.3-2012
- 检查管道所需的最小壁厚，考虑到制造余量、腐蚀和焊接系数
- 计算持续荷载作用、持续荷载和偶然荷载以及热膨胀引起的应力
- RFEM 打印报告中包含表格和图形的结果文档
- Graphical input of pipelines and piping components
- 在 RFEM 图形窗口中可清晰显示管道和管件
- 全面的管道截面和材料库
- 包含法兰、异径管、三通管和膨胀节的数据库
- 考虑管道结构（绝缘、衬套、镀锡板）
- 自动计算应力放大系数和柔度系数
- 荷载工况中包含特定的管道作用类别
- 可选荷载自动组合
- 在工作温度（默认设置）或参考温度（安装温度）下考虑材料属性（弹性模量、热膨胀系数）
- 考虑压力引起的应变和隆起（波登效应）
- 支撑结构与管道系统之间的相互作用
