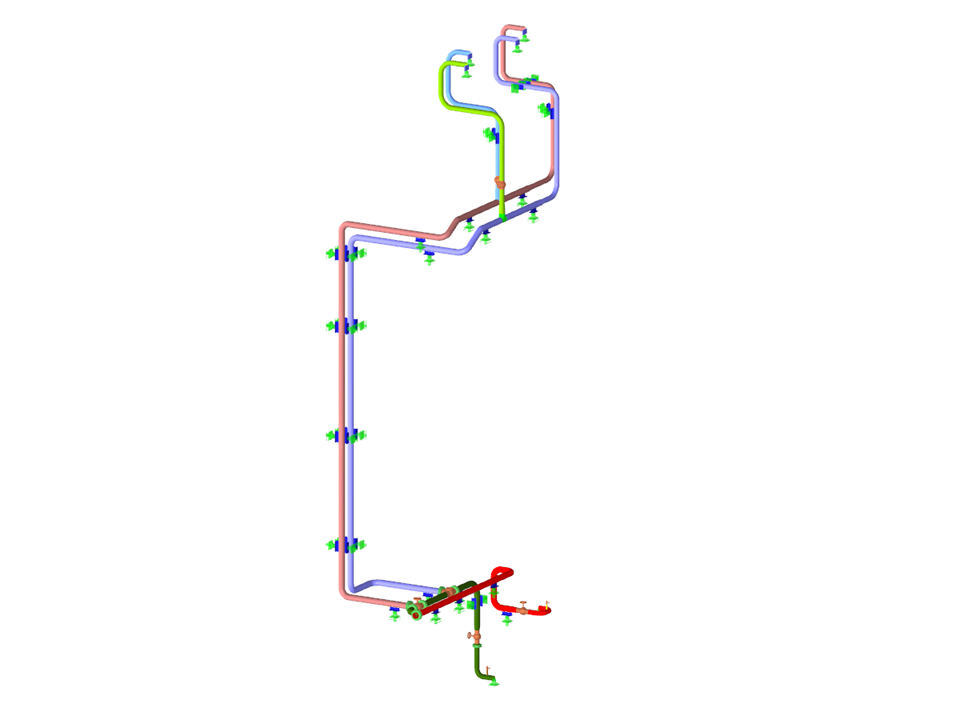

Rohrleitungsbau
| Número de nudos | 561 |
| Número de líneas | 531 |
| Número de barras | 531 |
| Número de casos de carga | 3 |
| Número de combinaciones de resultados | 1 |
| Peso completo | 2.073 t |
| Dimensiones | 3,252 x 5,643 x 14,362 m |
| Versión del programa | 5.25.00 |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
Formación en línea
Seminario web
Seminario web
Formación en línea
Formación en línea
Base de datos de conocimientos
Base de datos de conocimientos
Base de datos de conocimientos
Preguntas frecuentes (FAQ)
Preguntas frecuentes (FAQ)
Después de activar el módulo adicional RF‑PIPING, estará disponible una barra de herramientas nueva en RFEM y se ampliará tanto el Navegador de proyectos como las tablas. El sistema de tuberías ahora se modela de la misma manera que las barras. Las curvas del tubo se definen simultáneamente por las tangentes (secciones de tubo rectas) y el radio. Por lo tanto, es fácil cambiar posteriormente los parámetros de plegado.
También es posible ampliar la tubería posteriormente definiendo componentes especiales (juntas de dilatación, válvulas, etc.). Las bibliotecas implantadas de los componentes estructurales facilitan la definición.
Las secciones de tubería continuas se definen como conjuntos de sistemas de tuberías.
Para las cargas de tubería, las cargas en barra se asignan a los casos de carga respectivos. La combinación de cargas se incluye en combinaciones de cargas y combinaciones de resultados de tuberías.
Después del cálculo, puede mostrar las deformaciones, los esfuerzos internos de la barra y los esfuerzos en los apoyos gráficamente o en tablas.
El análisis de tensiones y dimensionado de tuberías según la normativa se puede realizar en el módulo adicional RF‑PIPING Design. Solo necesita seleccionar los conjuntos relevantes de sistemas de tuberías y situaciones de carga.
- Espectros de respuesta según diferentes normas
- Están implantadas las normas siguientes:
-
EN 1998-1: 2010 + A1:2013 (Unión Europea) -
DIN 4149:1981-04 (Alemania) -
DIN 4149:2005-04 (Alemania)
-
IBC 2000 (Estados Unidos) -
IBC 2009-ASCE/SEI 7-05 (Estados Unidos)
-
IBC 2012/15 - ASCE/SEI 7-10 (Estados Unidos)
-
IBC 2018 - ASCE/SEI 7-16 (Estados Unidos)
-
ÖNORM B 4015:2007-02 (Austria) -
NTC 2018 (Italia) -
NCSE-02 (España) -
SIA 261/1:2003 (Suiza) -
SIA 261/1:2014 (Suiza)
-
SIA 261/1:2020 (Suiza)
-
O.G. 23089 + OG 23390 (Turquía) -
SANS 10160-4 2010 (Sudáfrica) -
SBC 301:2007 (Arabia Saudí) -
GB 50011 - 2001 (China) -
GB 50011 - 2010 (China)
-
NBC 2015 (Canadá) -
DTR BC 2-48 (Argelia) -
DTR RPA99 (Argelia)
-
CFE Sismo 08 (México) -
CIRSOC 103 (Argentina) -
NSR - 10 (Colombia) -
IS 1893:2002 (India) -
AS1170.4 (Australia) -
NCh 433 1996 (Chile)
-
- Están disponibles los Anejos Nacionales siguientes según EN 1998-1:
-
DIN EN 1998-1/NA:2011-01 (Alemania)
-
ÖNORM EN 1991-1-1:2011-09 (Austria)
-
NBN - ENV 1998-1-1: 2002 NAD-E/N/F (Bélgica) -
ČSN EN 1998-1/NA:2007 (República Checa) -
NF EN 1998-1-1/NA:2014-09 (Francia) -
UNI-EN 1991-1-1/NA:2007 (Italia)
-
NP EN 1998-1/NA:2009 (Portugal) -
SR EN 1998-1/NA:2004 (Rumanía) -
STN EN 1998-1/NA:2008 (Eslovaquia) -
SIST EN 1998-1: 2005/A101:2006 (Eslovenia) -
CYS EN 1998-1/NA:2004 (Chipre) -
NA según BS EN 1998-1: 2004:2008 (Reino Unido) - NS-EN 1998-1: 2004 + A1: 2013/NA:2014 (Noruega)
-
- Espectros de respuesta definidos por el usuario
- Aproximación de los espectros de respuesta relacionados con la dirección
- Las deformadas de los modos relevantes para el espectro de respuesta se pueden seleccionar manual o automáticamente (se puede aplicar la regla del 5% del Eurocódigo 8)
- Las cargas estáticas equivalentes generadas se exportan a casos de carga, por separado para cada contribución modal y separadas para cada dirección
- Combinaciones de resultados por superposición modal (regla SRSS (raíz cuadrada de la suma de los cuadrados) y regla CQC (Combinación Cuadrática Completa) y superposición de dirección (regla SRSS o regla del 100%/30%)
- Se pueden mostrar los resultados con signos basados en el modo propio dominante
Después de modelar los sistemas de tuberías en RFEM utilizando RF-PIPING y definir las cargas así como las combinaciones de carga y de resultados, puede llevar a cabo el análisis de tensiones de tuberías en el módulo adicional RF-PIPING Design.
Puede seleccionar todas o solo algunas tuberías y cargas, cargas o combinaciones de resultados para el cálculo de la tubería. La biblioteca de materiales proporciona varios materiales según las normas EN 13480-3, ASME B31.1-2012 y ASME B31.3-2012.
Después del cálculo, los resultados se muestran en ventanas claramente dispuestas; por ejemplo, por sección, por tubería o por barras. También puede mostrar la razón de tensiones gráficamente en todo el modelo en RFEM. De esta forma, puede reconocer rápidamente las áreas críticas o sobredimensionadas de la sección.
Además de los datos de entrada y resultados, incluidos los detalles de cálculo que se muestran en las tablas, puede agregar todos los gráficos en el informe. De esta manera, se garantiza una documentación comprensible y claramente organizada. Puede seleccionar el contenido del informe y la extensión deseada de la salida de resultados para los diseños individuales.
- Cálculo según EN 13480-3, ASME B31.1-2012 y ASME B31.3-2012
- Comprobación del valor del espesor de pared mínimo requerido de los tubos considerando los márgenes de fabricación, de corrosión y el factor de soldadura
- Análisis de tensiones para situaciones de cargas sostenidas y ocasionales, así como también de dilatación térmica
- Documentación de resultados con tablas y gráficos en el informe de RFEM
