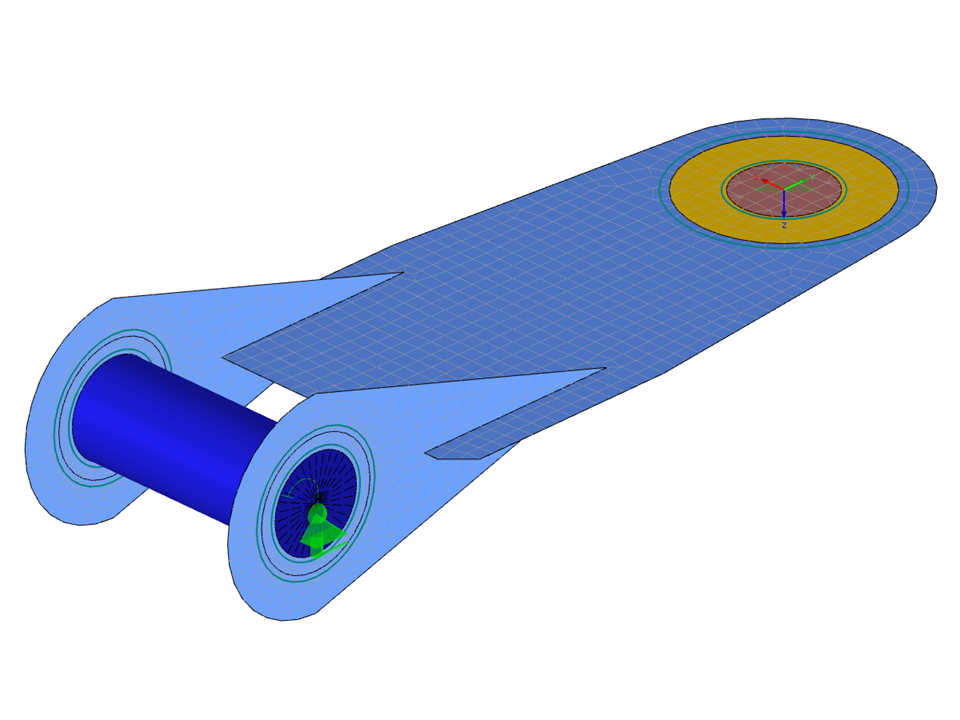

Болтовое соединение можно смоделировать в RFEM 5, задав узел в центре отверстия. Этот узел соединяется с окружающей поверхностью с помощью стержней-заполнителей. Эта техника эффективно моделирует передачу нагрузки и контактные условия в механических соединениях. Особенно точно можно воспроизвести и анализировать давление на отверстие.
Модель, используемая в
Моделирование болтового соединения в RFEM 5
| Количество узлов | 130 |
| Количество линий | 137 |
| Количество стержней | 67 |
| Количество поверхностей | 7 |
| Количество загружений | 1 |
| Общий вес | 0,016 t |
| Размеры (метрические) | 0,201 x 0,565 x 0,130 m |
| Размеры (имперские) | 0.66 x 1.85 x 0.43 feet |
| Версия программы | 5.24.02 |
На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
