Uma ligação aparafusada pode ser modelada no RFEM 5 definindo um nó no centro do furo. Este nó está ligado à superfície envolvente por barras de enchimento. Esta técnica simula eficazmente a transmissão de cargas e as condições de contacto em ligações mecânicas. Deste modo, é possível replicar e analisar especificamente a pressão do furo de forma precisa.
Modelo utilizado em

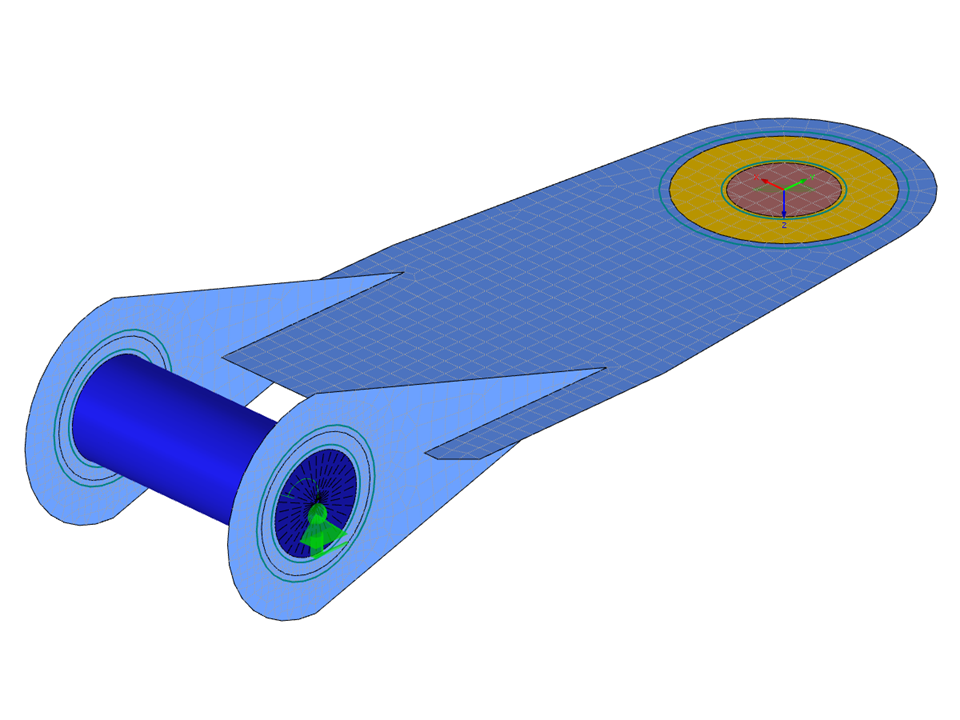

Modelação de ligação aparafusada com o RFEM 5
| Número de nós | 130 |
| Número de linhas | 137 |
| Número de barras | 67 |
| Número de superfícies | 7 |
| Número de casos de carga | 1 |
| Peso total | 0,016 t |
| Dimensões (métricas) | 0,201 x 0,565 x 0,130 m |
| Dimensões (imperial) | 0.66 x 1.85 x 0.43 feet |
| Versão do programa | 5.24.02 |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
