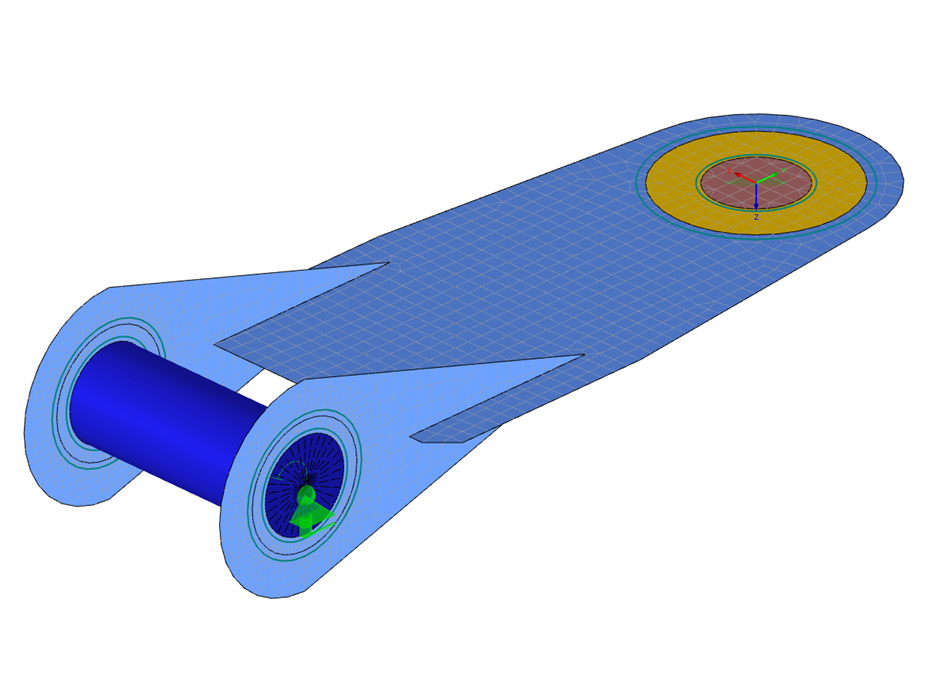

Connexion boulonnée
Modèle à télécharger
Description
La façon la plus simple de modéliser une assemblage par boulon dans RFEM 5 est de définir un nœud dans le centre d'un trou, puis le connecter au moyen d'éléments internes à la surface.
Modèle utilisé dans
Mots-clés
Vis Assemblage vissé Contrainte en pression diamétrale du trou
Liens
Laissez un commentaire...
Laissez un commentaire...
- Vues 79x
- Téléchargements 27x
- Mis à jour 19 janvier 2021
- Taille 0,99 MB
- Nombre de nœuds 130
- Nombre de lignes 137
- Nombre de barres 67
- Nombre de surfaces 7
- Nombre de cas de charge 1
- Poids total 0,016 t
- Dimensions 0.201 x 0.565 x 0.130 m
- Version du logiciel 5.24.02.157532
