Модель демонстрирует назначение параметров для размеров стальной трубы с интегрированными ребрами жесткости. Благодаря таким функциям, как блок, менеджер блоков и символ, показан прямой перенос параметров в размерные блоки. Проанализированное изображение показывает схематичную диаграмму стальной трубы с выраженными ребрами жесткости и чётким структурированным представлением.
Модель, используемая в

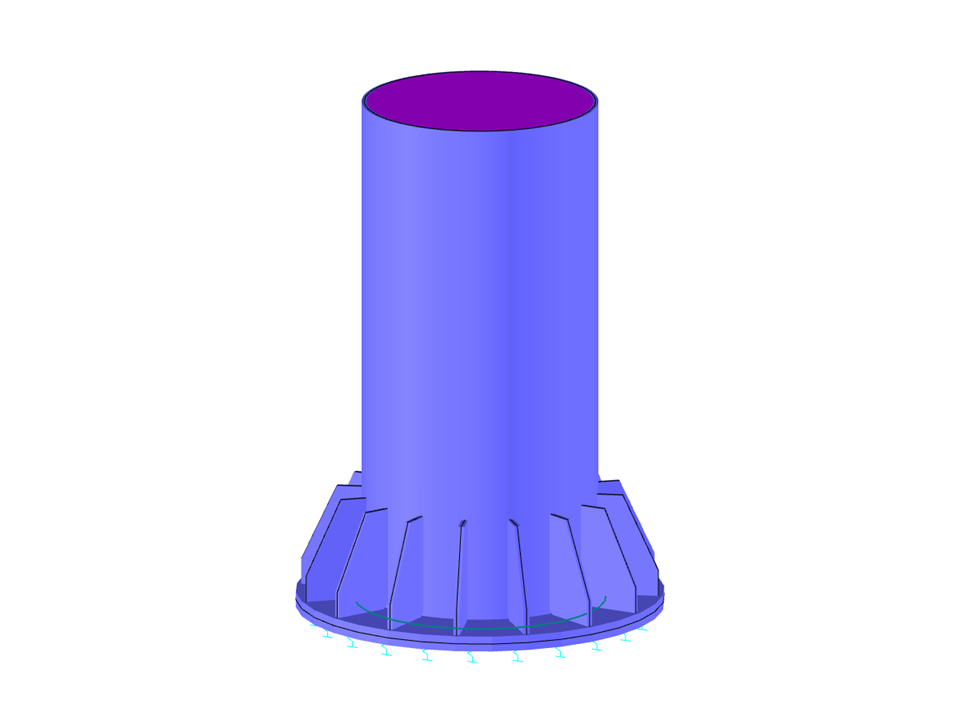

Стальная труба с рёбрами жёсткости
| Количество узлов | 128 |
| Количество линий | 106 |
| Количество поверхностей | 19 |
| Количество загружений | 1 |
| Общий вес | 0,202 t |
| Размеры (метрические) | 0,826 x 0,823 x 1,374 m |
| Размеры (имперские) | 2.71 x 2.7 x 4.51 feet |
| Версия программы | 5.23.02 |
На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
