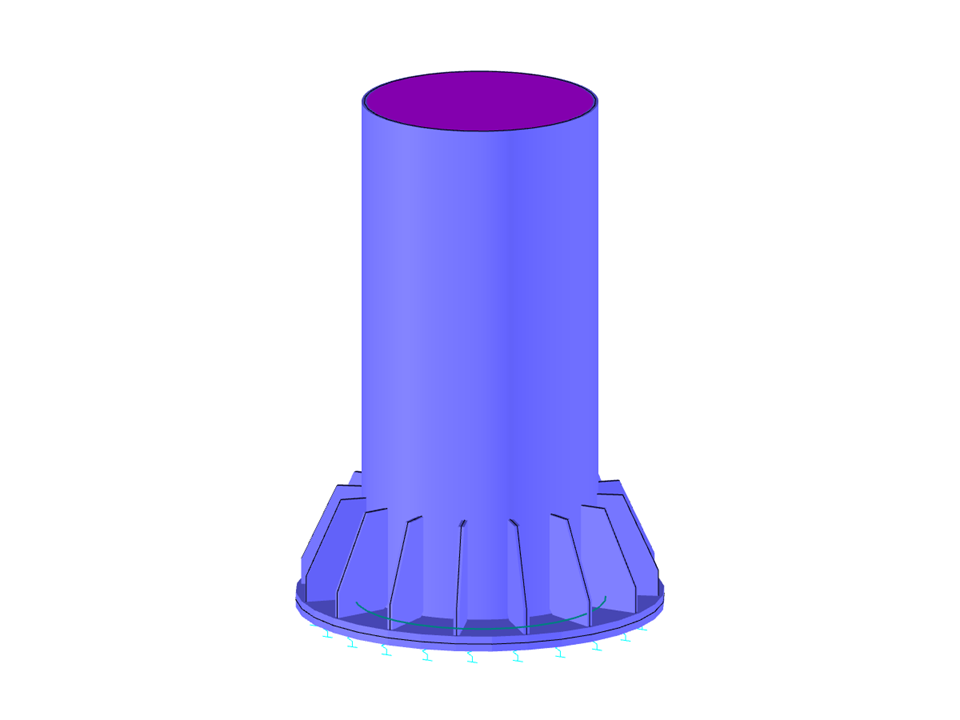

Tubo in acciaio con irrigidimenti
| Numero di nodi | 128 |
| Numero di linee | 106 |
| Numero di superfici | 19 |
| Numero di casi di carico | 1 |
| Peso totale | 0,202 t |
| Dimensioni | 0.826 x 0.823 x 1.374 m |
| Versione del programma | 5.23.02 |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
