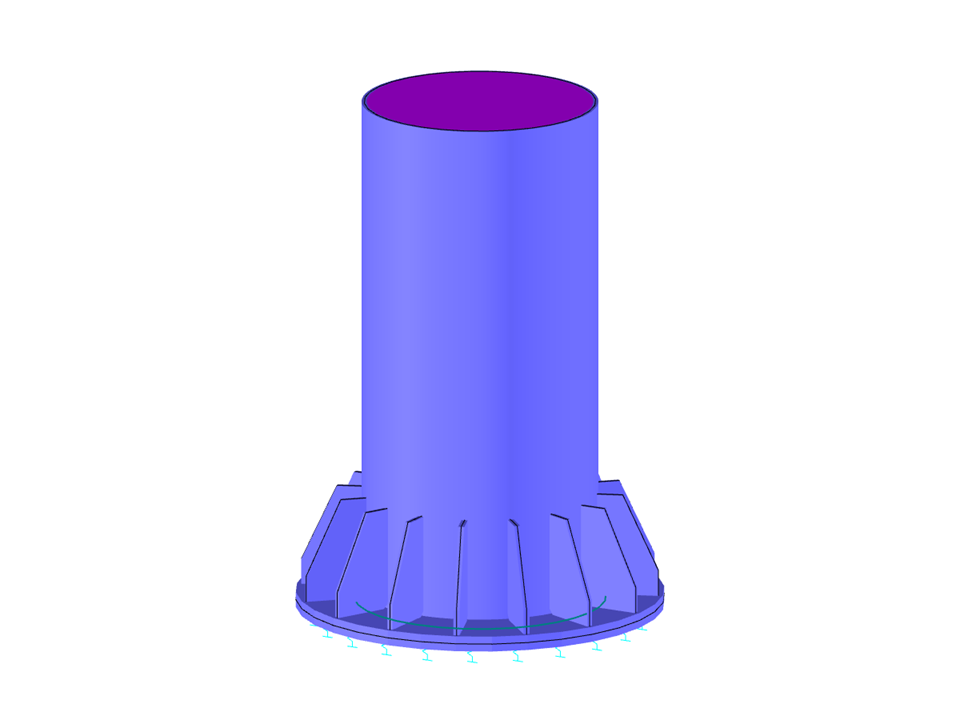

Le modèle illustre l’attribution de paramètres aux cotes d’un tuyau en acier avec raidisseurs intégrés. Grâce à des fonctions telles que Bloc, Gestionnaire de bloc et Symbole, le transfert direct de paramètres vers des blocs de cotation est démontré. L’image analysée montre un schéma du tuyau en acier avec des raidisseurs marquants et une représentation clairement structurée.
Modèle utilisé dans
Tuyau en acier avec raidisseurs
| Nombre de nœuds | 128 |
| Nombre de lignes | 106 |
| Nombre de surfaces | 19 |
| Nombre de cas de charge | 1 |
| Poids total | 0,202 t |
| Dimensions (métrique) | 0,826 x 0,823 x 1,374 m |
| Dimensions (impériales) | 2.71 x 2.7 x 4.51 feet |
| Version du logiciel | 5.23.02 |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
