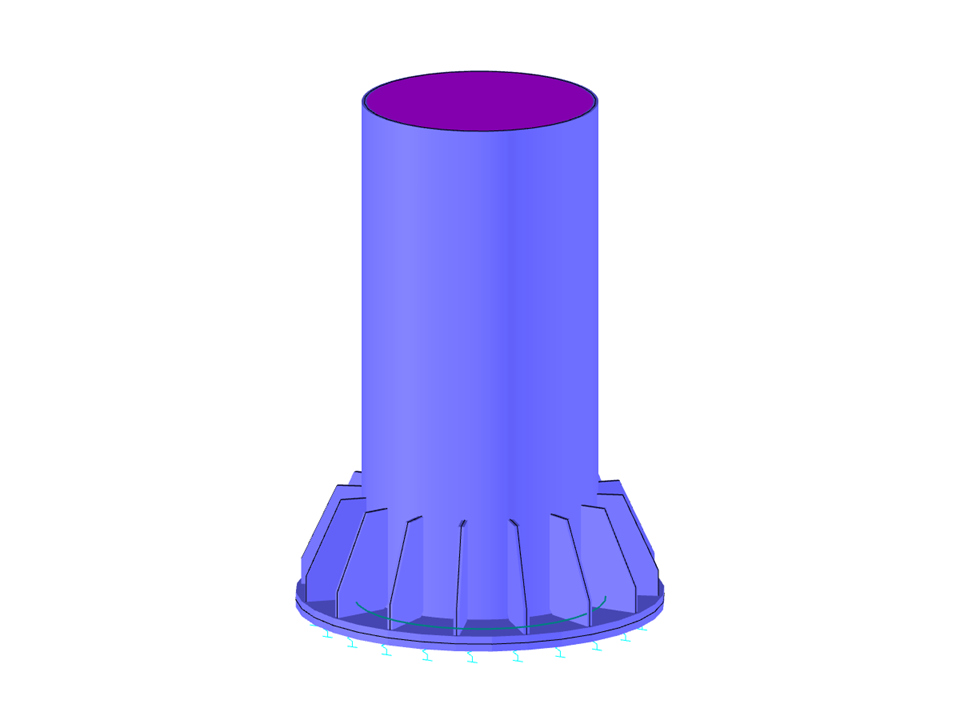

Model demonstruje przypisanie parametrów do wymiarów w przypadku rury stalowej ze zintegrowanymi usztywnieniami. Za pomocą funkcji takich jak blok, menedżer bloków i symbol przedstawiono bezpośredni przepływ parametrów do bloków wymiarowania. Analizowany obraz pokazuje schematyczny diagram rury stalowej z wyraźnymi usztywnieniami i przejrzystym przedstawieniem.
Model wykorzystany w
Rura stalowa z usztywnieniami
| Liczba węzłów | 128 |
| Liczba linii | 106 |
| Liczba powierzchni | 19 |
| Ilość przypadków obciążenia | 1 |
| Ciężar całkowity | 0,202 t |
| Wymiary (metryczne) | 0,826 x 0,823 x 1,374 m |
| Wymiary (imperialne) | 2.71 x 2.7 x 4.51 feet |
| Wersja programu | 5.23.02 |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
