Эта модель иллюстрирует визуализацию результатов на поверхностях железобетонной плиты. Для представления используются поверхностные графики и дополнительные текстовые пузырьки для интуитивной идентификации различных результатов. Графическая реализация модели подчеркивает конструкцию и результаты благодаря четкой цветовой гамме и определённым областям. Представление элемента конструкции поддерживает практическое применение элементов визуализации результатов. Интегрированная информация на изображении также передаёт точное представление о реалистическом расположении строительных элементов.

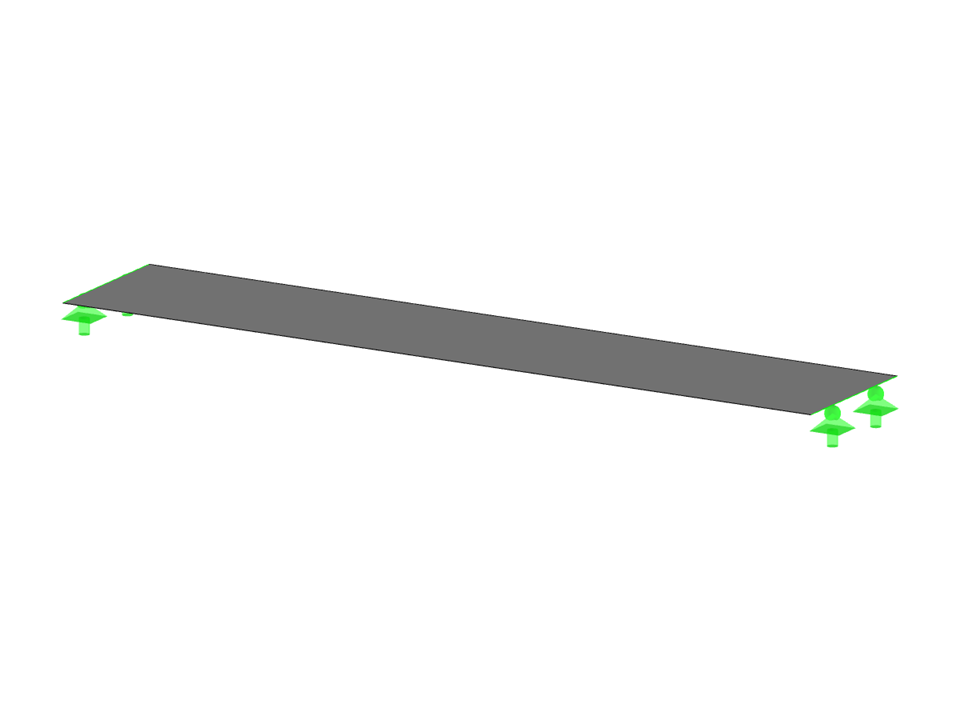

Бетонная плита с отображением результатов
| Количество узлов | 4 |
| Количество линий | 4 |
| Количество поверхностей | 1 |
| Количество загружений | 1 |
| Количество сочетаний нагрузок | 4 |
| Количество расчетных сочетаний | 4 |
| Общий вес | 2,500 t |
| Размеры (метрические) | 5,000 x 1,000 x 0,000 m |
| Размеры (имперские) | 16.4 x 3.28 x 0 feet |
| Версия программы | 5.25.01 |
На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
