RFEM – Online-Handbuch Flächen
Anhand dieses Modells wurden die Darstellungsmöglichkeiten von Ergebniswerten auf Flächen erläutert.

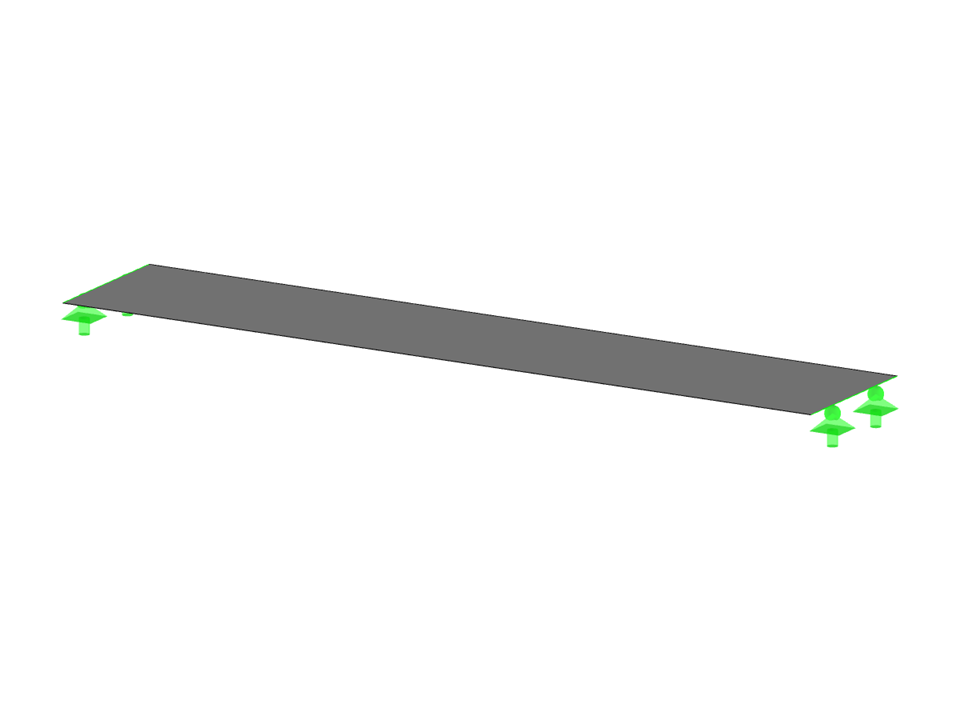

Betonplatte
| Anzahl Knoten | 4 |
| Anzahl Linien | 4 |
| Anzahl Stäbe | 0 |
| Anzahl Flächen | 1 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 1 |
| Anzahl Lastkombinationen | 4 |
| Anzahl Ergebniskombinationen | 4 |
| Gesamtgewicht | 2.500 t |
| Abmessungen | 5.000 x 0.000 x 1.000 m |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
