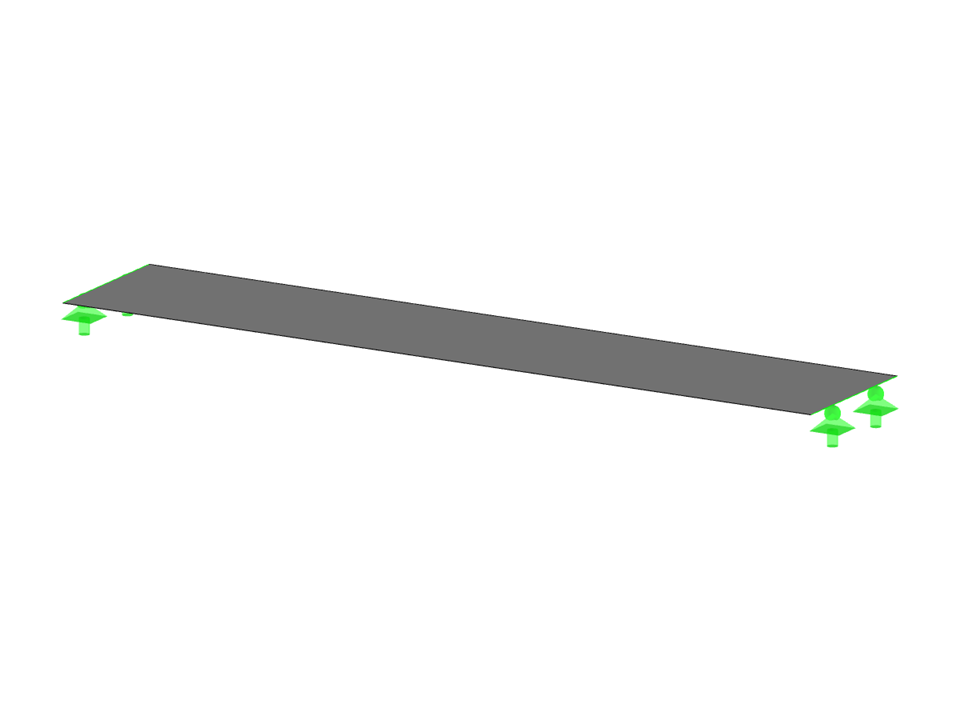

Questo modello illustra la visualizzazione dei valori dei risultati sulle superfici di una lastra in calcestruzzo. Per la rappresentazione vengono utilizzati i plot delle superfici e i fumetti di testo supplementari per identificare in modo intuitivo i diversi risultati. La rappresentazione grafica del modello evidenzia la struttura e i risultati attraverso colori chiari e aree definite. La rappresentazione dell'elemento supporta l'uso pratico degli elementi di visualizzazione dei risultati nel campo delle applicazioni. L'informazione integrata dell'immagine fornisce inoltre un'impressione precisa della disposizione realistica degli elementi strutturali.


(0)
0 su 5 stelle
5 stelle 0
4 stelle 0
3 stelle 0
2 stelle 0
1 stella 0

Piastra in calcestruzzo con visualizzazione dei risultati

Numero di nodi 4
Numero di linee 4
Numero di superfici 1
Numero di casi di carico 1
Nr. di combinazioni di carico 4
Nr. di combinazioni di risultati 4
Peso totale 2,500 t
Dimensioni (metriche) 5.000 x 1.000 x 0.000 m
Dimensioni (imperiali) 16.4 x 3.28 x 0 feet
Versione del programma 5.25.01

È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
