Онлайн руководство программы RFEM (на английском) | 4.4 Поверхности

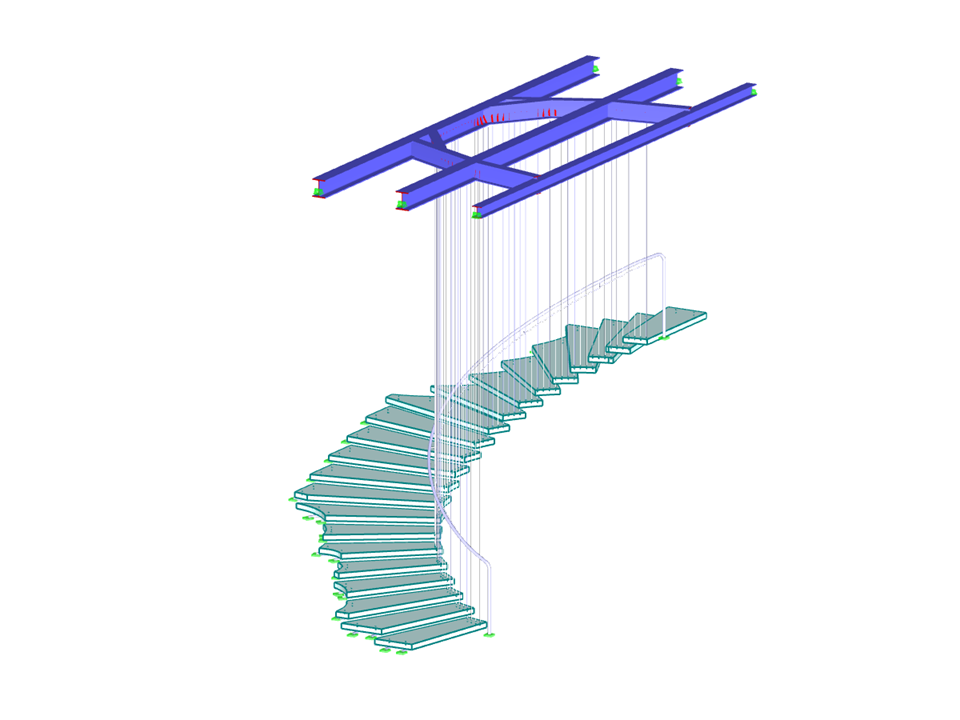

Подвесная стеклянная лестница
| Количество узлов | 746 |
| Количество линий | 628 |
| Количество стержней | 399 |
| Количество поверхностей | 154 |
| Количество тел | 0 |
| Количество загружений | 14 |
| Количество сочетаний нагрузок | 21 |
| Количество расчетных сочетаний | 2 |
| Общий вес | 4,060 t |
| Размеры | 4,506 x 6,541 x 7,509 m |
Модальный коэффициент релевантности (MКР) может помочь вам оценить, в какой степени отдельные элементы участвуют в определённой собственной форме. Расчёт основан на относительной энергии упругой деформации каждого отдельного стержня.
МКР можно использовать для различения местных и общих форм колебаний. Если несколько отдельных стержней показывают значительный MRF (например,> 20%), то весьма вероятна потеря устойчивости всей конструкции или части конструкции. С другой стороны, если сумма всех МКР для собственной формы составляет около 100%, можно ожидать появления феномена местной устойчивости (например, потери устойчивости одного стержня).
Кроме того, МКР можно использовать для определения критических нагрузок и расчётных длин потери устойчивости определённых стержней (например, для расчёта на устойчивость). Формы колебаний, для которых конкретный стержень имеет небольшие значения МКР (например, < 20%), в этом контексте можно игнорировать.
МКР изображается по формам колебаний в таблице результатов в разделе Расчёт на устойчивость → Результаты по стержням → Расчётные длины и критические нагрузки.
По сравнению с аддоном RF-STABILITY (RFEM 5) и RSBUCK ( RSTAB 8), в RFEM 6/RSTAB 9 были добавлены следующие новые функции:
- Активация как свойство загружения или сочетания нагрузок
- Автоматическая активация расчёта на устойчивость с помощью мастеров комбинаторики для нескольких ситуаций нагрузок за один шаг
- Постепенное увеличение нагрузки с пользовательскими критериями завершения
- Изменение нормализации собственных форм без пересчёта
- Таблицы результатов с возможностью фильтрации
По сравнению с дополнительным модулем RF- STAGES (RFEM 5) в расчёт стадий строительства (CSA)]] для RFEM 6 были добавлены следующие новые функции:
- Учёт стадий строительства на уровне RFEM
- Интеграция расчёта стадии строительства в комбинаторику RFEM
- Поддержка дополнительных конструктивных элементов, таких как линейные шарниры
- Анализ альтернативных процессов строительства в модели
- Реактивация элементов
_ENG.png?mw=512&hash=3f4691b54dafe054f7a6eea30a171552d1b7b1ab)
Вы активировали аддон Расчёт с учётом зависимости от времени (TDA)? Отлично, теперь в загружения можно добавить данные о времени. После ввода момента начала и окончания нагрузки учитывается ползучесть на момент её окончания. Программа позволяет моделировать эффекты ползучести для каркасных и ферменных конструкций из железобетона.
В данном случае расчет выполняется нелинейно по реологической модели (модель Кельвина и Максвелла).
Расчет был успешным? Теперь можно отобразить определенные внутренние силы в таблицах и графике и учесть их в расчете.
