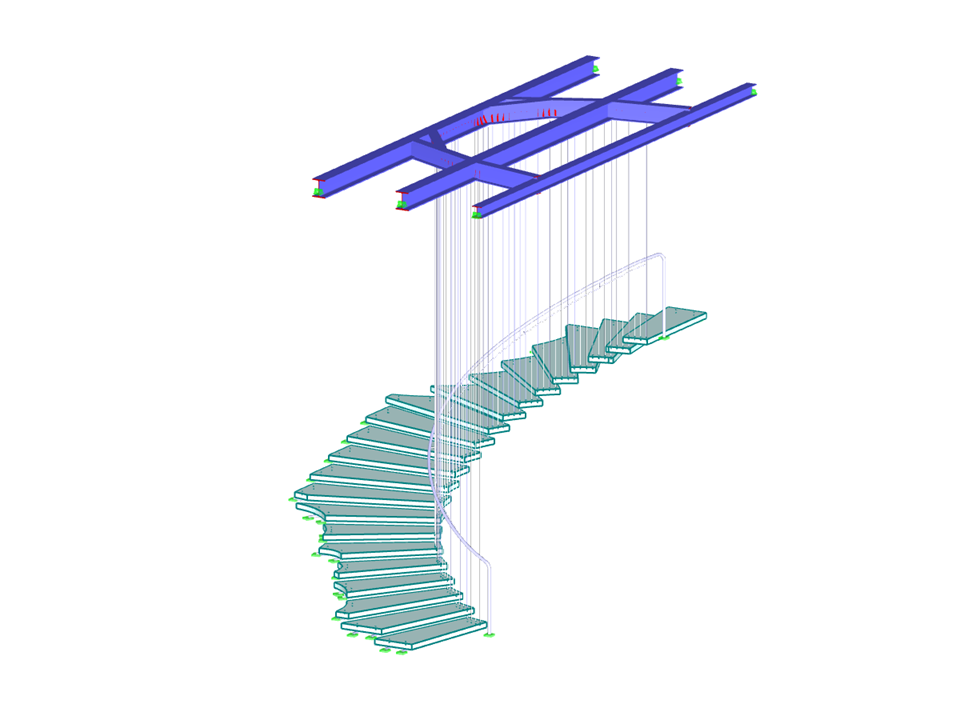

使用模态相关系数(MRF)可以判断构件是否发生了屈曲。 其计算是基于每个构件的相对弹性变形能。
通过模态相关系数可以区分局部和整体屈曲模态。 如果结构中多个构件的模态相关系数的值很大,比如大于 20%,则很可能会发生整体失稳或局部失稳。 如果某一屈曲模态的所有模态相关系数的总和约为 100%,则可能出现局部失稳现象(例如单个构件屈曲)。
此外,模态相关系数还可以用于,例如在稳定性分析中来确定杆件的临界荷载和等效屈曲长度。 如果构件的 MRF 值较小(例如<20%),则不考虑失稳。
MRF 值显示在有效长度和临界荷载(按振型)结果表中,该表可通过“稳定性分析” -- “结果(按杆件)” -- “有效长度和临界荷载(按振型)”获得。
与模块 RF-STABILITY (RFEM 5) 和 RSBUCK (RSTAB 8) 相比,在 RFEM 6/RSTAB 9 中增加了以下新功能:
- 作为荷载工况或荷载组合的属性选项激活
- 通过组合向导自动激活多种荷载状况的稳定性计算
- 根据用户定义停止增加荷载
- 振型标准化修改无需重新计算
- 结果表带有筛选功能
与附加模块 RF- STAGES (RFEM 5) 相比,在 RFEM 6的施工阶段分析 (CSA)]]中增加了以下新功能:
- 在 RFEM 软件中考虑施工阶段
- 将施工阶段分析集成到 RFEM 的组合中
- 支持附加结构构件,例如线铰
- 在同一个模型中分析选替的施工过程
- 重新激活构件
您是否已经激活了时变分析(TDA)模块? 很好,现在您可以将时间数据添加到荷载工况中。 在定义了荷载的始端和末端之后,还要考虑荷载末端的徐变影响。 使用该版本可以对钢筋混凝土杆件的徐变效应进行建模。
上述计算按照非线性流变模型(Kelvin-Maxwell 流变模型)进行。
计算成功吗? 现在,您可以将计算得出的内力以表格和图形的形式输出,
