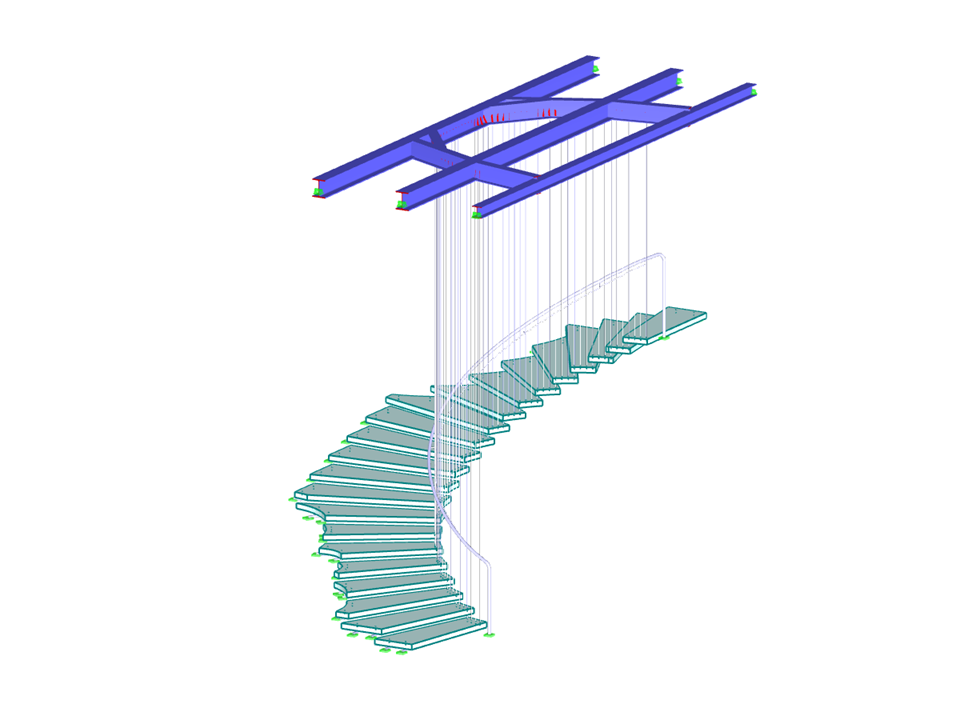

Scala sospesa in vetro
| Numero di nodi | 746 |
| Numero di linee | 628 |
| Numero di aste | 399 |
| Numero di superfici | 154 |
| Numero di solidi | 0 |
| Numero di casi di carico | 14 |
| Nr. di combinazioni di carico | 21 |
| Nr. di combinazioni di risultati | 2 |
| Peso totale | 4,060 t |
| Dimensioni | 4,506 x 6,541 x 7,509 m |
Il coefficiente di rilevanza modale (MRF) può aiutarti a valutare in che misura elementi specifici partecipano a una forma modale specifica. Il calcolo si basa sull'energia di deformazione elastica relativa di ogni singola asta.
L'MRF può essere utilizzato per distinguere le forme modali locali e le globali. Se più aste singole mostrano un MRF significativo (ad esempio, > 20%), l'instabilità dell'intera struttura o di una sottostruttura è molto probabile. D'altra parte, se la somma di tutti gli MRF per un modo proprio di vibrare è intorno al 100%, ci si può aspettare un fenomeno di stabilità locale (ad esempio, instabilità di una singola barra).
Inoltre, l'MRF può essere utilizzato per determinare i carichi critici e le lunghezze di instabilità equivalenti di alcune aste (ad esempio, per la verifica di stabilità). Le forme modali per le quali un'asta specifica ha valori MRF piccoli (ad esempio, < 20%) possono essere trascurate in questo contesto.
L'MRF viene visualizzato per forma modale nella tabella dei risultati in Analisi di stabilità → Risultati per aste → Lunghezze libere d'inflessione e carichi critici.
Rispetto ai moduli aggiuntivi RF-/STABILITY (RFEM 5) e RSBUCK (RSTAB 8), le seguenti nuove caratteristiche sono state aggiunte all'add-on Stabilità delle strutture per RFEM 6 / RSTAB 9:
- Attivazione come proprietà di un caso di carico o di una combinazione di carico
- Attivazione automatizzata del calcolo di stabilità tramite creazione guidate di combinazioni per diverse situazioni di carico in un solo passaggio
- Aumento incrementale del carico con criteri di terminazione definiti dall'utente
- Modifica della normalizzazione della forma modale senza ricalcolo
- Tabelle dei risultati con opzione di filtro
- Calcolo di modelli costituiti da aste, gusci ed elementi solidi
- Analisi di stabilità non-lineare
- Possibilità di considerare le forze assiali della precompressione iniziale
- Quattro solutori di equazione che facilitano il calcolo di numerose strutture
- Considerazione facoltativa delle variazioni di rigidezza in RFEM/RSTAB
- Determinazione del modo di stabilità maggiore del coefficiente di incremento del carico definito dall'utente (Shift method)
- Determinazione facoltativa delle forme modali di modelli instabili (per identificare la causa dell'instabilità)
- Visualizzazione delle deformate critiche
- Base per determinare l'imperfezione
Utilizzando l'estensione del modulo integrato RF-/STEEL Warping Torsion, il progetto secondo la guida Steel Design Guide 9 può essere eseguito in RF-/STEEL AISC.
Il calcolo viene eseguito con 7 gradi di libertà secondo la teoria della torsione di ingobbamento e consente una verifica di stabilità realistica, inclusa la considerazione della torsione.
