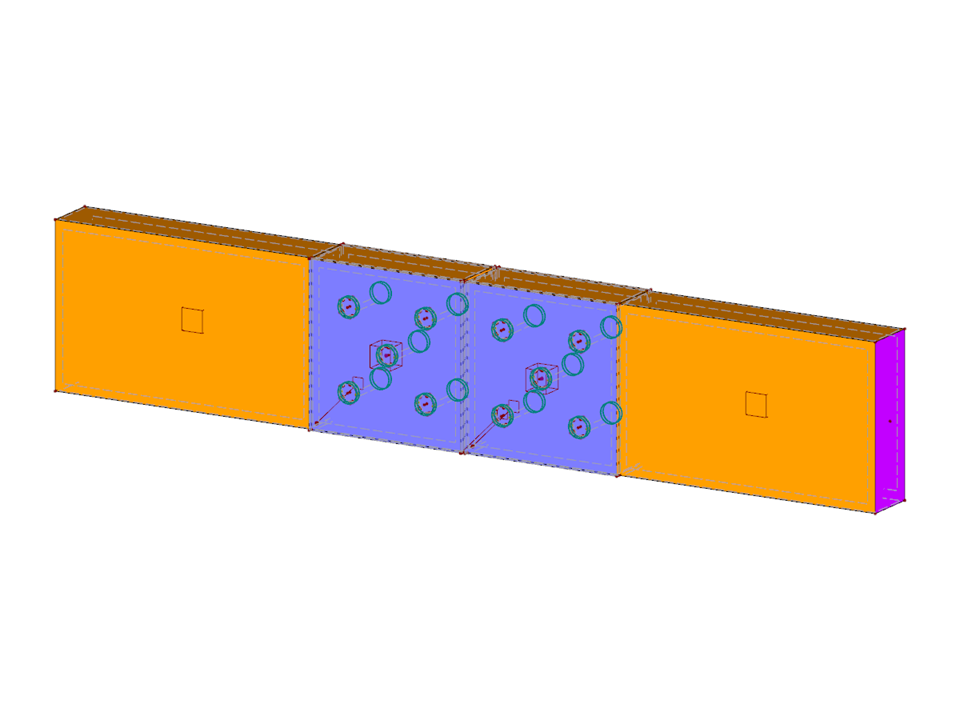

Соединение деревянных балок

Скачать модель

Назад к обзору моделей

Назад к обзору моделей

15. сентября 2021

002645

RFEM 5

Стержни | Поверхности | Тела

Соединения | Сталь

Деревянные конструкции | Общее

Описание

Загружаемый файл содержит параметризованную модель, сохраненную в виде блока (тип файла*.rfs). Для получения дополнительной информации о параметризованных моделях и блоках, см. Краткий видеоурок - SVT 010 | Создание и импорт блоков - по ссылке ниже.
Модель создана технической командой Dlubal Latam.

Ключевые слова

Деревянные балки Стыковое соединение

Ссылки

SVT 010 | Создание и импорт блоков

Добавить комментарий...

0 Прокомментировать

Количество узлов 203
Количество линий 156
Количество стержней 10
Количество поверхностей 94
Количество тел 8
Количество загружений 1
Количество сочетаний нагрузок 2
Количество расчетных сочетаний 2
Общий вес 0,010 т
Размеры 0,800 х 0,072 х 0,150 м
Версия программы 5.25.01.158239

0 0

Правовая оговорка

Модели для скачивания

Данную расчетную модель можно свободно скачивать и использовать в учебных целях или в своих собственных проектах. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
