Soubor ke stažení obsahuje parametrický model uložený jako blok (typ souboru *.rfs nebo *.rf6). Další informace o parametrických modelech a blocích najdete v krátkém videotutoriálu - SVT 010 | Vytvoření a import bloků - viz odkaz níže.
Model byl vytvořen technickou skupinou Dlubal Latam.

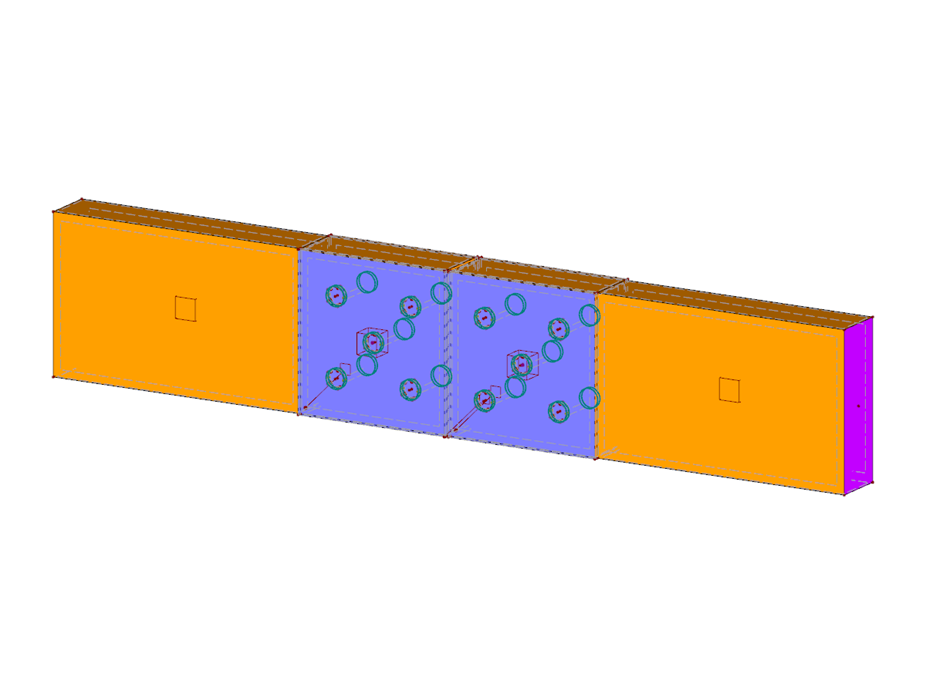

Spojení dřevěných nosníků
| Dynamicky upravitelné parametry bloku | |
| Počet uzlů | 122 |
| Počet linií | 156 |
| Počet prutů | 10 |
| Počet ploch | 94 |
| Počet těles | 8 |
| Počet zatěžovacích stavů | 1 |
| Počet kombinací zatížení | 2 |
| Počet kombinací výsledků | 2 |
| Celková hmotnost | 0,007 t |
| Rozměry | 0,800 x 0,150 x 0,058 m |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
Funkce programu
Funkce programu
Funkce programu
V dialogu „Upravit průřez“ si můžete nechat zobrazit tvary vybočení stanovené metodou konečných pásů (FSM) jako 3D znázornění.
- Posouzení pěti typů seizmicky odolných systémů (SFRS) zahrnuje speciální momentový rám (SMF), mezilehlý momentový rám (IMF), obyčejný momentový rám (OMF), obyčejný koncentricky ztužený rám (OCBF) a speciální koncentricky vyztužený rám (SCBF )
- Kontrola duktility poměrů šířky k tloušťce stojin a pásnic
- Výpočet požadované pevnosti a tuhosti pro stabilitní ztužení nosníků
- Výpočet maximální vzdálenosti pro stabilitní ztužení nosníků
- Výpočet požadované pevnosti v místech kloubů pro stabilitní ztužení nosníků
- Výpočet požadované pevnosti sloupu s možností zanedbat všechny ohybové momenty, smyk a kroucení pro mezní stav navýšení pevnosti
- Posouzení štíhlostních poměrů sloupů a ztužení
Výsledky seizmického posouzení jsou rozděleny do dvou částí: požadavky na pruty a požadavky na spoje.
"Seizmické požadavky" zahrnují požadovanou pevnost v ohybu a požadovanou smykovou pevnost spoje nosníku na sloup. Jsou uvedeny v záložce 'Přípoj momentového rámu po prutech'. U vyztužených rámů se požadovaná pevnost spoje ztužení v tahu a a v tlaku uvede v záložce 'Přípoj ztužení po prutech'.
Provedená posouzení se vám zobrazí v tabulkách. V detailech posouzení jsou přehledně uvedeny vzorce a odkazy na normu.
Typ tloušťky "Nosníkový panel" umožňuje modelovat dřevěné deskové prvky ve 3D prostoru. Stačí zadat geometrii plochy a dřevěné deskové prvky se vygenerují na základě interního prutovo-plošného konstruktu, včetně simulace poddajnosti spoje.
