Ce fichier à télécharger contient un modèle paramétré enregistré en tant que bloc (type de fichier *.rfs ou *.rf6). Pour plus d'informations sur les modèles et les blocs paramétrés, consultez le court tutoriel vidéo - TV 010 | Création et importation de blocs - lien ci-dessous
Le modèle a été réalisé par l’équipe technique de Dlubal Latam.

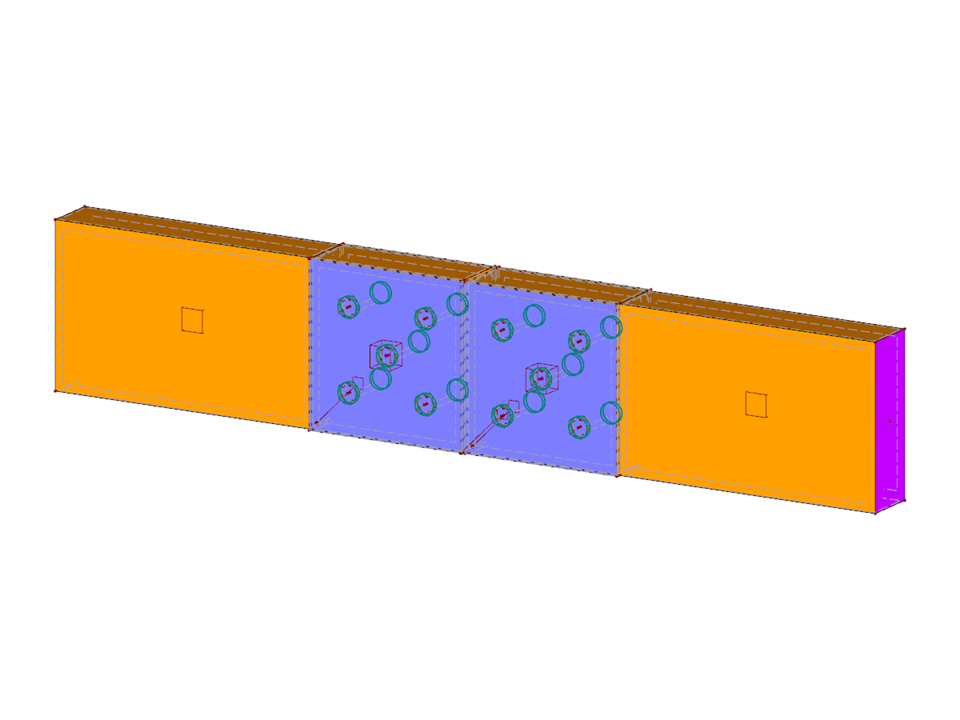

Assemblage de poutres en bois
Des paramètres de bloc modifiables dynamiquement | |
Nombre de nœuds | 122 |
Nombre de lignes | 156 |
Nombre de barres | 10 |
Nombre de surfaces | 94 |
Nombre de solides | 8 |
Nombre de cas de charge | 1 |
Nombre de combinaisons de charges | 2 |
Nombre de combinaisons de résultats | 2 |
Poids total | 0,007 t |
Cotation fonctionnelle | 0,800 x 0,150 x 0,058 m |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
