Модель, созданная технической группой Dlubal Latam. Модель также доступна в виде параметризованного блока на сайте Dlubal Latam.

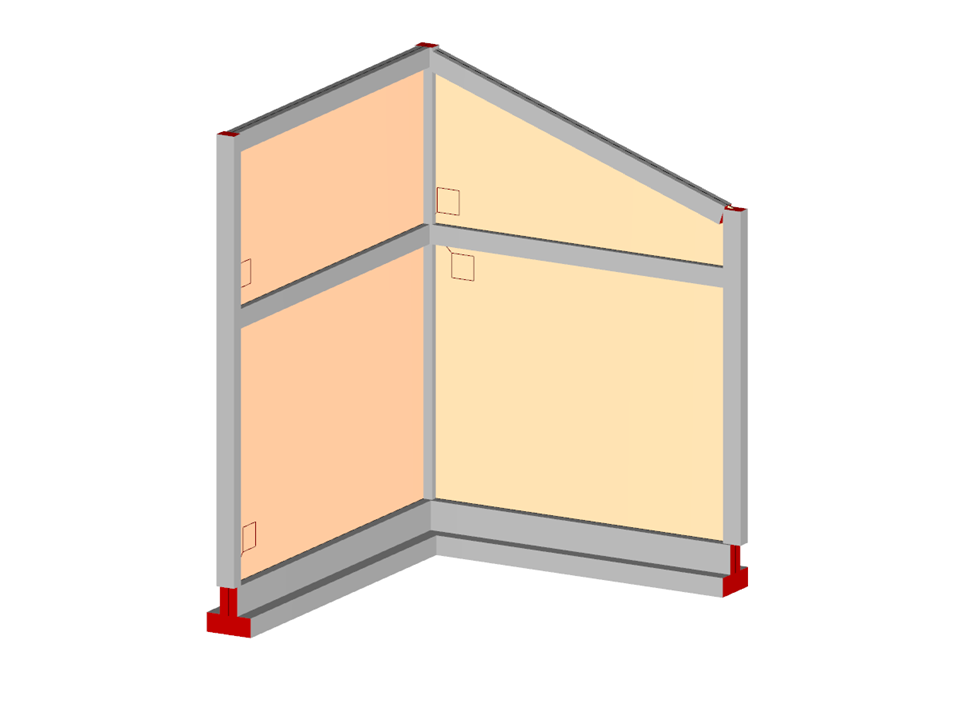

Наклонная угловая стена из кладки
| Параметры блока можно редактировать динамически | |
| Количество узлов | 9 |
| Количество линий | 12 |
| Количество стержней | 12 |
| Количество поверхностей | 4 |
| Общий вес | 8,593 t |
| Размеры | 3,500 x 3,900 x 4,906 m |
| Версия программы | 5.25.01 |
На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
