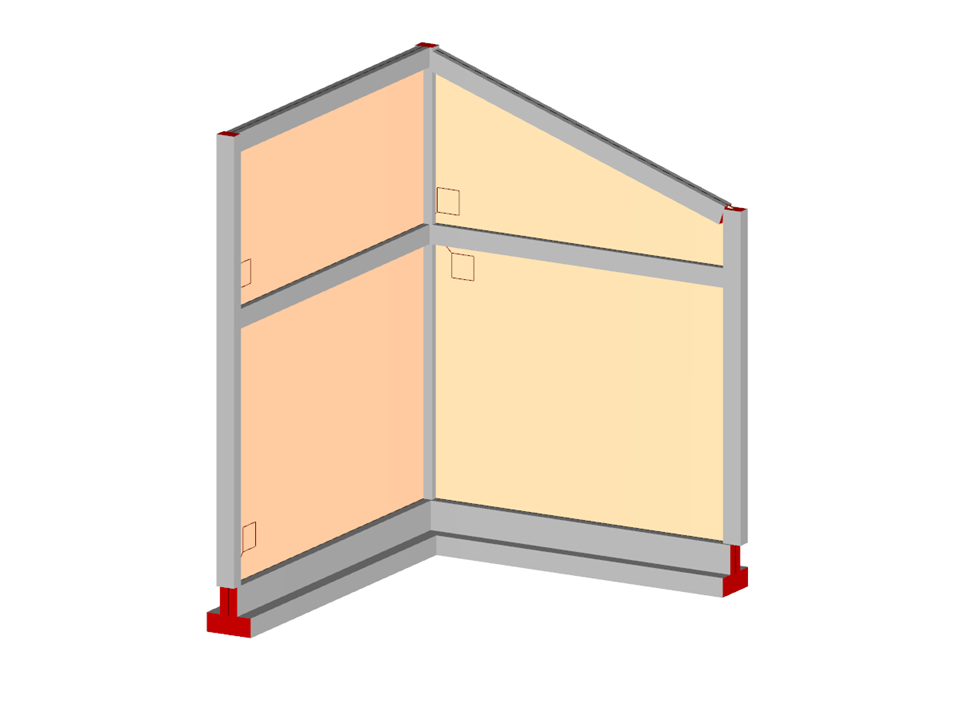

Murowana ściana narożna
| Parametry bloku mogą być edytowane dynamicznie | |
| Liczba węzłów | 9 |
| Liczba linii | 12 |
| Liczba prętów | 12 |
| Liczba powierzchni | 4 |
| Ciężar całkowity | 8,593 t |
| Wymiarowanie | 3,500 x 3,900 x 4,906 m |
| Wersja programu | 5.25.01 |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
