Modell erstellt vom technischen Team von Dlubal Latam. Das Modell ist auch als parametrisierter Block auf der Webseite von Dlubal Latam verfügbar.

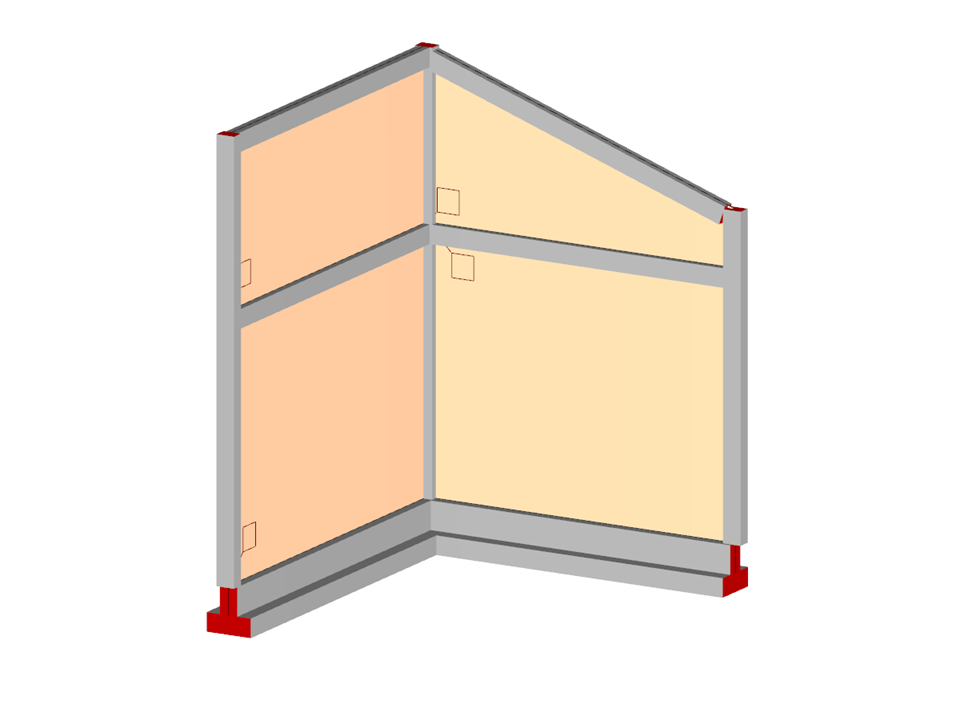

Abgeschrägtes Eckmauerwerk
| Blockparameter dynamisch editierbar | |
| Anzahl Knoten | 9 |
| Anzahl Linien | 12 |
| Anzahl Stäbe | 12 |
| Anzahl Flächen | 4 |
| Gesamtgewicht | 8,593 t |
| Abmessungen | 3,500 x 3,900 x 4,906 m |
| Programmversion | 5.25.01 |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
Veranstaltung
Knowledge Base
Knowledge Base
Die Anzahl der Freiheitsgrade in einem Knoten ist in RFEM kein globaler Berechnungsparameter mehr (6 Freiheitsgrade für jeden Netzknoten in 3D-Modellen, 7 Freiheitsgrade für die Wölbkrafttorsionsanalyse). Somit wird generell jeder Knoten mit einer anderen Anzahl an Freiheitsgraden betrachtet, was zu einer variablen Anzahl an Gleichungen bei der Berechnung führt.
Diese Modifikation beschleunigt die Berechnung insbesondere bei Modellen, bei denen eine signifikante Reduzierung des Systems erreicht werden konnte (z. B. Fachwerkträger und Membrankonstruktionen).
Das Programm RWIND Simulation für die Windlast-Generierung auf CFD-Basis lässt sich in verschieden Sprachen bedienen, z. B. in:
- Deutsch
- Englisch
- Tschechisch
- Spanisch
- Französisch
- Italienisch
- Polnisch
- Portugiesisch
- Russisch
Das Programm RWIND Simulation erlaubt durch den Ansatz einer modifizierten Wandrandbedingung die Berücksichtigung einer Oberflächenrauigkeit der Modelloberfläche. Das numerische Modell dahinter basiert auf der Annahme, dass auf der Modelloberfläche, ähnlich eines Schleifpapiers, homogen aneinandergereihte Körner mit einem bestimmten Durchmesser sitzen. Der Korndurchmesser wird hierbei mit dem Parameter Ks und die Verteilung mit dem Parameter Cs beschrieben. Mit Berücksichtigung der Wandrauigkeit kann die numerische Strömungssimulation die Realität näher erfassen.
Der Volumenraum in RWIND Simulation kann optional mit einem Ansatz 2. Ordnung zwischen den Zellen diskretisiert werden.
Dieser erweiterte Ansatz reagiert in der Regel trotz schlechterem Konvergenzverhalten mit genaueren Ergebnissen.
