Modelo criado pela equipa técnica da Dlubal Latam. O modelo também pode estar disponível como bloco parametrizado na página web da Dlubal Latam.

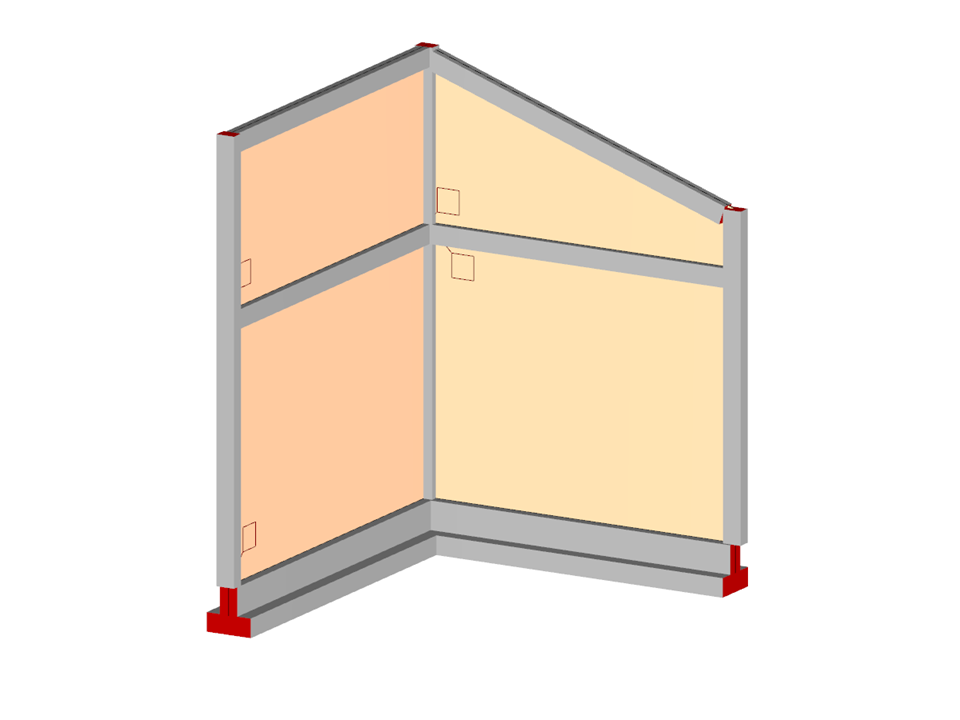

Parede de alvenaria de canto inclinada
| Parâmetros de bloco editáveis dinamicamente | |
| Número de nós | 9 |
| Número de linhas | 12 |
| Número de barras | 12 |
| Número de superfícies | 4 |
| Peso total | 8,593 t |
| Dimensões | 3,500 x 3,900 x 4,906 m |
| Versão do programa | 5.25.01 |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
![[EN] FAQ 005432](/pt/webimage/046866/3675556/Thumbnail.png?mw=350&hash=84dd05b02ec4823e4183a5ffc308ad414904eb5b)
Base de dados de conhecimento
Base de dados de conhecimento
O modelo de material Alvenaria ortotrópica 2D é um modelo elastoplástico que permite adicionalmente o amolecimento do material que pode ser diferente nas direções x e y locais de uma superfície. O modelo do material é adequado para paredes de alvenaria (sem armadura) com cargas no plano do painel.
Os resultados das tensões de sólido podem ser representados como pontos 3D coloridos nos elementos finitos.
.png?mw=512&hash=ea9bf0ab53a4fb0da5c4ed81d32d53360ab2820c)
O número de graus de liberdade de um nó já não é um parâmetro de cálculo global no RFEM (6 graus de liberdade para cada nó da malha em modelos 3D, 7 graus de liberdade para a análise de empenamento com torção). Assim, de um modo geral, cada nó é considerado com um número diferente de graus de liberdade, o que leva a um número variável de equações no cálculo.
Esta modificação acelera o cálculo, especialmente em modelos onde é alcançada um redução significativa do sistema (por exemplo, treliças e estruturas de membrana).
O Navegador de projetos – Resultados do RFEM assim como a Tabela 4.0 permitem a visualização aumentada das deformações de barras, superfícies e sólidos (por exemplo, deformações principais importantes, deformações totais equivalentes etc.).
Por exemplo, é possível visualizar as deformações plásticas determinantes ao realizar o dimensionamento plástico de ligações com elementos de superfície.
