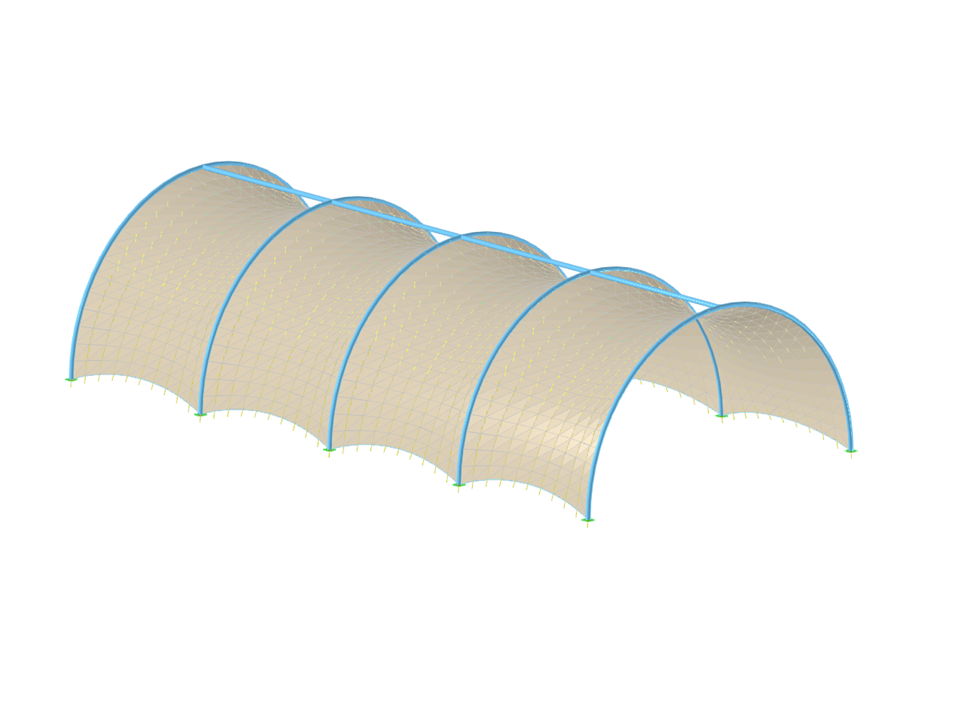

Натяжная мембранная конструкция арочного зала, форма рассчитана в программе для статического расчёта RFEM 6.
Мембранный арочный зал
| Количество узлов | 15 |
| Количество линий | 17 |
| Количество стержней | 17 |
| Количество поверхностей | 4 |
| Количество тел | 0 |
| Количество загружений | 1 |
| Количество сочетаний нагрузок | 0 |
| Количество расчетных сочетаний | 0 |
| Общий вес | 1,941 t |
| Размеры | 20,000 x 5,000 x 10,000 m |
На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
