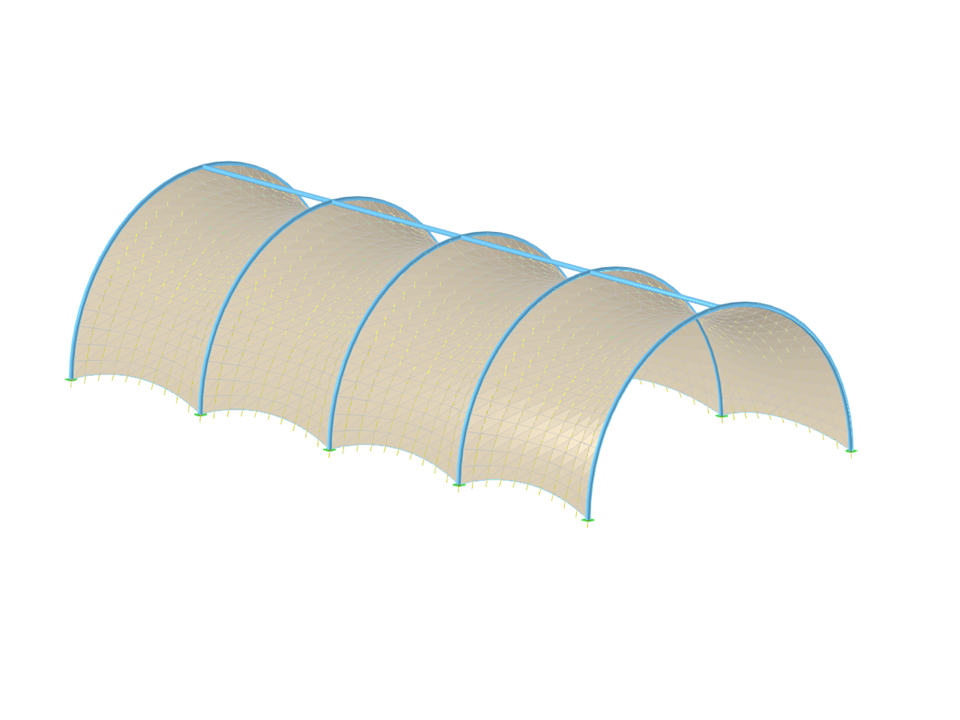

Estructura con membranas tensadas de una nave en arco, forma calculada en RFEM, software para el análisis de estructuras.
Nave semicircular con membranas
| Número de nudos | 15 |
| Número de líneas | 17 |
| Número de barras | 17 |
| Número de superficies | 4 |
| Número de sólidos | 0 |
| Número de casos de carga | 1 |
| Número de combinaciones de carga | 0 |
| Número de combinaciones de resultados | 0 |
| Peso completo | 1.941 t |
| Dimensiones | 20,000 x 5,000 x 10,000 m |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
