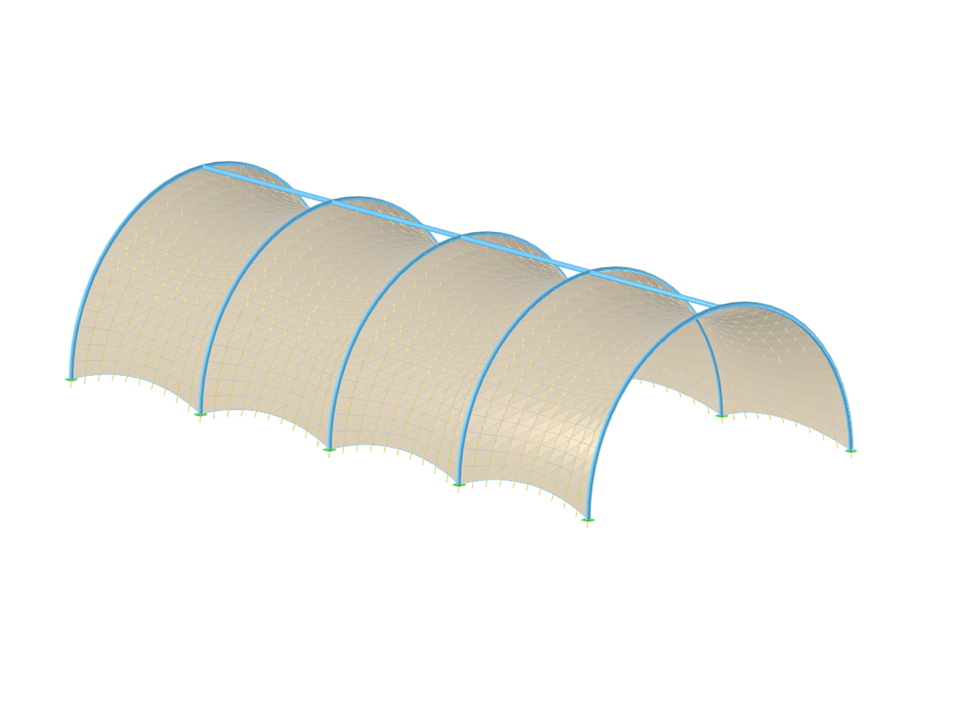

Pavilhão arqueado com estrutura de membrana tensionada, forma calculada no RFEM 6, software de cálculo estrutural.
Pavilhão arqueado de membrana
| Número de nós | 15 |
| Número de linhas | 17 |
| Número de barras | 17 |
| Número de superfícies | 4 |
| Número de sólidos | 0 |
| Número de casos de carga | 1 |
| Número de combinações de cargas | 0 |
| Número de combinações de resultados | 0 |
| Peso total | 1,941 t |
| Dimensões | 20,000 x 5,000 x 10,000 m |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
