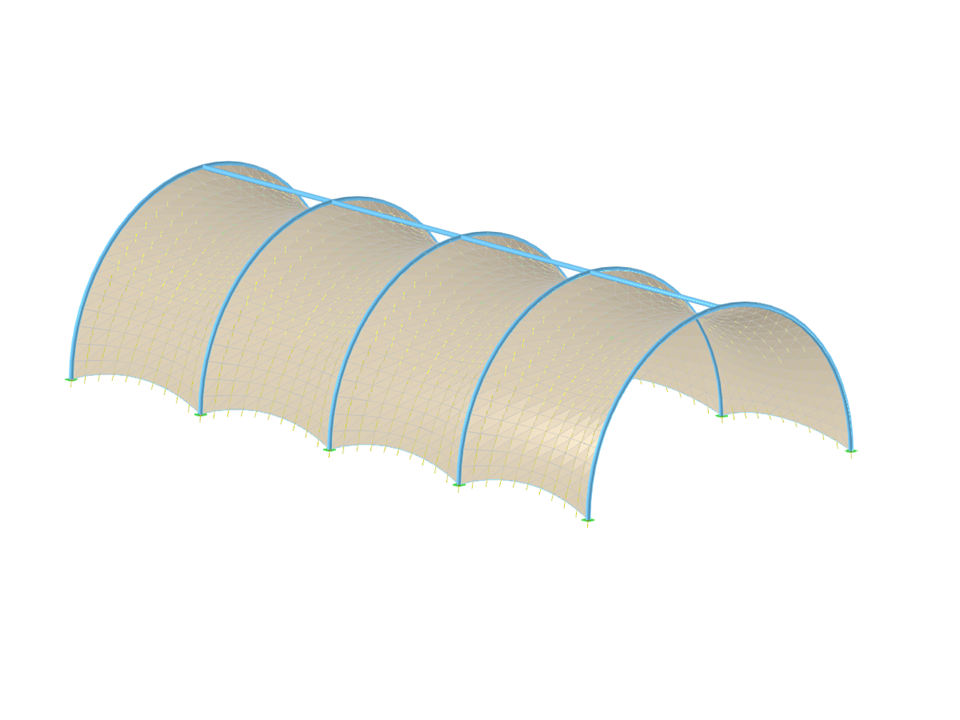

Tahová membránová konstrukce obloukové haly, tvar vypočítaný v programu RFEM 6 pro statickou analýzu.
Oblouková hala s membránovou střechou
| Počet uzlů | 15 |
| Počet linií | 17 |
| Počet prutů | 17 |
| Počet ploch | 4 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 1 |
| Počet kombinací zatížení | 0 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 1,941 t |
| Rozměry | 20,000 x 5,000 x 10,000 m |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
